Kabel Tray: Definisi, Fungsi dan Panduan Teknisnya
Kabel tray adalah bagian penting dalam sistem instalasi listrik pada gedung, pabrik, data center, pembangkit listrik, dan fasilitas industri. Sistem ini menyediakan jalur khusus agar kabel dapat ditata, ditopang, dan diperiksa dengan lebih mudah.
Tanpa sistem penyangga yang tepat, kabel berisiko menumpuk, menggantung, atau bersinggungan dengan instalasi lain. Kondisi tersebut dapat menyulitkan pemeliharaan sekaligus meningkatkan risiko kerusakan pada jalur kabel.
Pemilihan cable tray tidak cukup hanya berdasarkan ukuran lebar. Perencana juga perlu memperhatikan jenis kabel, berat muatan, jarak support, material, kondisi lingkungan, kebutuhan ventilasi, dan rencana pengembangan instalasi.
Apa Itu Kabel Tray?
Kabel tray adalah sistem penyangga mekanis yang menyediakan struktur kaku untuk membawa kabel listrik, kabel kontrol, instrumentasi, sinyal, dan komunikasi. Sistem ini dapat dibuat dari galvanized steel, stainless steel, aluminium, maupun material nonlogam seperti glass fiber reinforced plastic.
Bentuk kabel tray umumnya menyerupai baki memanjang yang dipasang pada plafon, dinding, lantai, maupun struktur baja. Beberapa tipe memiliki dasar berlubang, dasar tertutup, atau konstruksi kawat terbuka sesuai kebutuhan instalasinya.
Cable tray seperti jembatan yang menyediakan jalur penopang aman bagi kabel ketika melewati area terbuka atau jarak di antara struktur penyangga. Sistem tersebut membuat instalasi lebih rapi, aman, dan mudah dikelola.
Bagaimana Cara Kerja Kabel Tray?
Cable tray dipasang mengikuti jalur yang telah ditentukan dalam gambar kerja. Straight section digunakan untuk membentuk jalur lurus, sedangkan fitting digunakan ketika jalur harus berbelok, bercabang, berubah lebar, atau berpindah elevasi.
Setelah sistem terpasang, kabel ditempatkan di dalam tray dan diatur berdasarkan fungsi, ukuran, serta arah distribusinya. Kabel kemudian dapat diikat atau dipisahkan menggunakan divider agar susunannya tidak mudah berubah.
Beban cable tray diteruskan menuju bracket atau support, kemudian menuju struktur bangunan. Oleh karena itu, tray, sambungan, fitting, bracket, anchor, dan struktur pendukung harus direncanakan sebagai satu sistem.

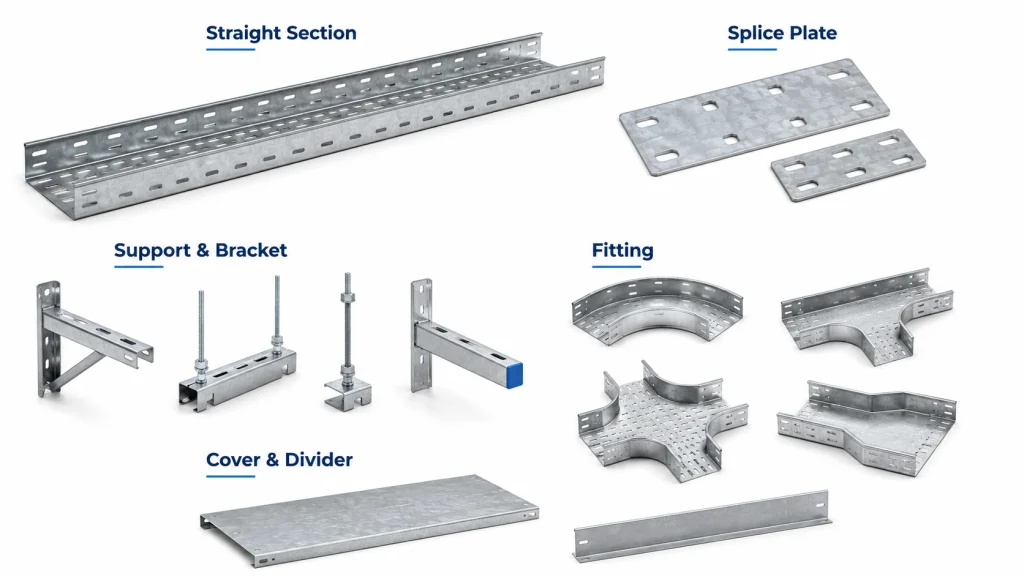

Apa Saja Komponen Kabel Tray?
Sistem cable tray terdiri dari beberapa komponen yang saling mendukung. Pemilihan komponennya disesuaikan dengan bentuk jalur dan kondisi area pemasangan.
Straight Section
Straight section merupakan bagian utama yang membentuk jalur lurus. Komponen ini tersedia dalam pilihan lebar, tinggi sisi, ketebalan, material, dan panjang yang berbeda.
Ukuran straight section harus mampu menyediakan ruang bagi kabel sekaligus menahan beban pada jarak support yang digunakan.
Splice Plate
Splice plate atau joint plate digunakan untuk menyambungkan dua straight section. Bagian ini membantu menjaga alignment dan meneruskan kekuatan dari satu bagian tray ke bagian berikutnya.
Posisi sambungan perlu diperhatikan karena sambungan yang ditempatkan pada lokasi kurang tepat dapat menerima tegangan dan lendutan lebih besar.
Support dan Bracket
Support berfungsi menopang cable tray serta meneruskan berat sistem ke struktur bangunan. Bentuknya dapat berupa wall bracket, cantilever, trapeze support, threaded rod, atau rangka baja.
Jarak antarsupport memengaruhi kekuatan dan lendutan tray. Eaton menekankan bahwa support span merupakan salah satu pertimbangan utama karena berhubungan langsung dengan kekuatan sistem dan panjang straight section yang digunakan.
Fitting
Fitting membantu membentuk perubahan arah pada jalur cable tray. Komponen yang umum digunakan meliputi horizontal bend, vertical bend, tee, cross, dan reducer.
Penggunaan fitting siap pakai membantu menjaga radius belokan, keselarasan jalur, dan kerapian instalasi dibandingkan melakukan perubahan bentuk secara manual di lapangan.
Cover dan Divider
Cover memberikan perlindungan tambahan terhadap debu, benda jatuh, sinar matahari, atau tetesan cairan. Penggunaannya dapat dipertimbangkan pada instalasi outdoor dan area produksi tertentu.
Divider digunakan untuk memisahkan kelompok kabel di dalam satu tray. Komponen ini dapat membantu membedakan jalur kabel daya, kontrol, instrumentasi, dan komunikasi sesuai kebutuhan proyek.
Apa Saja Fungsi Kabel Tray?
Penggunaan cable tray memberikan manfaat lebih luas daripada sekadar membuat kabel terlihat rapi. Sistem ini juga mendukung keamanan dan efisiensi pengelolaan instalasi.
Menopang Kabel
Fungsi utama kabel tray adalah menopang berat kabel sepanjang jalur distribusi. Kabel tidak dibiarkan menggantung atau bertumpu pada komponen bangunan yang tidak dirancang untuk menahan beban tersebut.
Kemampuan menahan beban dipengaruhi oleh material, ketebalan, lebar, tinggi sisi, bentuk konstruksi, jarak support, serta metode sambungan.
Menata Jalur Instalasi
Cable tray membantu mengarahkan kabel dari panel menuju mesin, rack, perangkat, atau area lain. Jalur yang teratur membuat instalasi lebih mudah dikenali dan tidak mengganggu pipa, ducting, maupun sistem mekanikal lainnya.
Pada proyek besar, kelompok kabel juga dapat dipisahkan berdasarkan fungsi sehingga teknisi lebih mudah melakukan pemeriksaan.
Melindungi Kabel
Bagian dasar dan sisi tray memberikan perlindungan mekanis terhadap kabel. Cover dapat ditambahkan apabila terdapat risiko benda jatuh, debu, cairan, atau paparan lingkungan dari bagian atas.
SCM Tech menyebut cable tray sebagai jalur penopang dan pelindung yang membantu menjaga kabel tetap teratur serta lebih mudah diperiksa saat pemeliharaan dan pengembangan sistem.
Mendukung Ventilasi
Perforated cable tray dan wire mesh mempunyai konstruksi terbuka yang membantu udara bergerak di sekitar kabel. Ventilasi menjadi salah satu pertimbangan penting terutama pada jalur dengan jumlah kabel besar atau kabel yang menghasilkan panas.
Namun, keterbukaan tray tidak berarti kabel dapat diisi tanpa batas. Kepadatan pengisian dan kebutuhan pelepasan panas tetap harus mengikuti perhitungan serta ketentuan proyek.
Mempermudah Pemeliharaan
Teknisi dapat melihat, menelusuri, menambah, atau mengganti kabel tanpa harus membongkar dinding. Kondisi ini membantu mengurangi pekerjaan pembongkaran ketika terjadi gangguan maupun pengembangan sistem.
Label, divider, serta pengelompokan kabel yang baik juga membantu mempercepat identifikasi jalur.
Mendukung Pengembangan
Kebutuhan kabel dapat bertambah seiring penambahan mesin, panel, jaringan, atau peralatan. Cable tray dapat menyediakan ruang pengembangan selama kapasitas ruang dan kemampuan bebannya masih mencukupi.
Penambahan kabel tetap perlu disertai pemeriksaan total berat per meter agar batas kapasitas tray dan support tidak terlampaui.
Baca juga: Jenis Kabel Tray dan Fungsinya dalam Instalasi

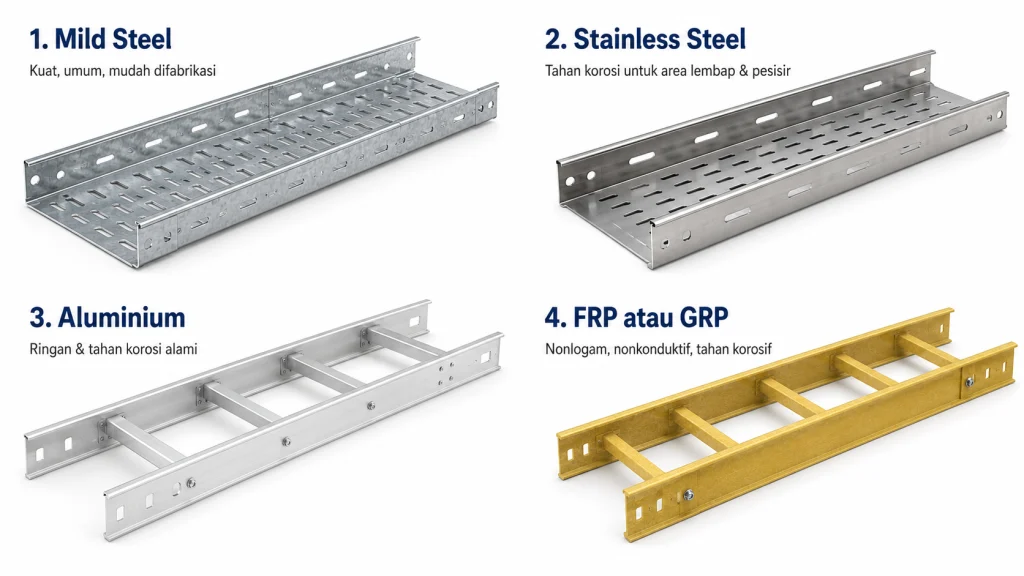

Apa Saja Material Kabel Tray?
Material menentukan kekuatan, berat, ketahanan korosi, dan umur pakai sistem. SCM Tech menyediakan pilihan material metal maupun nonmetal untuk berbagai kebutuhan instalasi.
1. Mild Steel
Mild steel banyak digunakan untuk kebutuhan umum karena kuat dan mudah difabrikasi. Material ini dapat dilengkapi dengan electro galvanized, pre galvanized, hot dip galvanized, atau coating lainnya.
2. Stainless Steel
Stainless steel dapat dipertimbangkan untuk area lembap, pesisir, pengolahan makanan, dan lingkungan yang memiliki risiko korosi lebih tinggi.
Grade stainless steel harus disesuaikan dengan jenis paparan dan tingkat korosivitas lokasi.
3. Aluminium
Aluminium mempunyai bobot yang lebih ringan dan ketahanan korosi alami yang baik. Material ini dapat membantu mengurangi beban mati pada struktur serta memudahkan penanganan selama pemasangan.
4. FRP atau GRP
FRP atau GRP merupakan material komposit nonlogam yang tahan terhadap berbagai lingkungan korosif dan bersifat nonkonduktif.
Jenis ini banyak dipertimbangkan untuk fasilitas kimia, pengolahan air, area pesisir, serta lokasi dengan paparan bahan korosif.
Bagaimana Cara Memilih Kabel Tray yang Tepat?
Pemilihan cable tray perlu dilakukan berdasarkan data aktual proyek. Dua tray dengan ukuran yang sama belum tentu mempunyai kapasitas identik karena perbedaan material, ketebalan, dan konstruksinya.
1. Identifikasi Kabel
Buat daftar seluruh kabel yang akan ditempatkan pada tray. Catat jumlah, diameter luar, berat per meter, fungsi, serta minimum bending radius setiap kabel.
Data berat sebaiknya diambil dari datasheet produsen, bukan hanya diperkirakan dari diameternya.
2. Hitung Beban
Total beban kabel dihitung dengan mengalikan jumlah setiap kabel dengan berat kabel per meter, kemudian menjumlahkan seluruh kelompoknya.
Beban kabel per meter = jumlah kabel × berat satu kabel per meter
Perencanaan juga perlu mempertimbangkan cover, divider, clamp, aksesori, beban terpusat, dan kebutuhan penambahan kabel. Eaton merekomendasikan agar spesifikasi tray mencantumkan kebutuhan beban, support span, serta panjang straight section secara jelas.
Baca selengkapnya: Cara Menghitung Kapasitas Muatan Kabel Tray
3. Tentukan Ukuran Tray
Lebar dan tinggi tray harus menyediakan ruang yang cukup bagi seluruh kabel. Hindari memilih ukuran yang hanya cukup untuk kebutuhan awal tanpa mempertimbangkan rencana ekspansi.
Tray yang terlalu penuh dapat menyulitkan inspeksi, penambahan kabel, dan pelepasan panas. Namun, tray yang sangat besar juga perlu diperiksa dari sisi beban, ruang pemasangan, dan efisiensi support.
4. Periksa Jarak Support
Jarak support harus mengikuti kemampuan produk pada beban yang direncanakan. Kapasitas tray pada bentang pendek tidak dapat langsung digunakan untuk bentang yang lebih panjang.
Semakin panjang jarak antarsupport, semakin besar tuntutan terhadap kekuatan dan lendutan tray. Data load table harus digunakan pada support span yang sama dengan kondisi instalasi.
Baca selengkapnya: Berapa Jarak Support Kabel Tray yang Aman?
5. Evaluasi Lendutan
Lendutan merupakan perubahan bentuk tray ke arah bawah ketika menerima beban. Tray dapat saja belum mengalami kegagalan, tetapi lendutan berlebihan membuat jalur terlihat turun dan meningkatkan tekanan pada sambungan.
Apabila lendutan melebihi batas proyek, beberapa pilihan yang dapat dipertimbangkan adalah memperpendek jarak support, meningkatkan ketebalan, atau memilih konstruksi tray yang lebih kuat.
6. Perhatikan Lokasi
Untuk area indoor yang kering, material dan finishing standar dapat digunakan sesuai spesifikasi proyek. Area outdoor, pesisir, lembap, atau terkena bahan kimia membutuhkan perlindungan korosi yang lebih tinggi.
Pemilihan tidak boleh hanya memakai kategori indoor atau outdoor. Jenis atmosfer, kadar garam, suhu, bahan kimia, serta masa pakai yang diharapkan juga perlu dievaluasi.
7. Rencanakan Fitting
Layout perlu memperhitungkan posisi horizontal bend, vertical bend, tee, cross, reducer, dan titik keluar kabel. Radius fitting harus sesuai dengan minimum bending radius kabel.
Support tambahan biasanya diperlukan di sekitar perubahan arah dan fitting agar beban tidak hanya ditahan oleh straight section.
8. Sediakan Akses
Sisakan ruang yang cukup di atas dan di sekitar tray agar cover dapat dibuka serta kabel dapat ditambahkan. Hindari menempatkan tray terlalu dekat dengan plafon, pipa, ducting, atau peralatan lain.
Akses yang terbatas dapat menyulitkan proses inspeksi dan meningkatkan waktu pekerjaan saat terjadi gangguan.
Apa Saja Kesalahan Umum dalam Penggunaan Kabel Tray?
Kesalahan dalam pemilihan dan pemasangan dapat membuat sistem tidak bekerja sesuai rencana. Beberapa kesalahan yang perlu dihindari meliputi:
- Memilih tray hanya berdasarkan lebar
- Tidak menghitung berat kabel
- Mengabaikan berat cover dan aksesori
- Menggunakan jarak support terlalu panjang
- Tidak memeriksa load table
- Mengisi tray secara berlebihan
- Memilih material yang tidak sesuai
- Memasang fitting tanpa support memadai
- Tidak menyediakan ruang pemeliharaan
- Menggunakan cable tray sebagai pijakan
Cable tray merupakan sistem penyangga kabel, bukan jalur berjalan bagi teknisi. Pekerjaan inspeksi harus dilakukan menggunakan platform atau peralatan akses yang sesuai.
Di Mana Kabel Tray Digunakan?
Cable tray dapat digunakan dalam berbagai sektor dengan spesifikasi yang disesuaikan terhadap kondisi operasionalnya.
Pada gedung komersial, sistem ini digunakan untuk kabel daya, data, komunikasi, CCTV, dan kontrol. Pada pabrik, cable tray dapat membawa kabel menuju mesin, panel, sensor, dan peralatan produksi.
Data center menggunakan cable tray untuk mengelola kabel jaringan, fiber optic, dan distribusi daya. Sementara itu, fasilitas energi, minyak dan gas, pertambangan, serta pengolahan air membutuhkan sistem dengan kapasitas dan ketahanan lingkungan lebih tinggi.
SCM Tech menyediakan solusi kabel tray untuk kebutuhan pabrik, oil and gas, data center, power plant, substation, dan bangunan. Hubungi kami untuk konsultasi lebih lanjut.
WhatsApp kami: +62 851-7301-0559
View this post on Instagram
Pertanyaan yang Sering Diajukan
Apakah cable tray dapat dipasang secara vertikal?
Bisa. Pemasangan vertikal membutuhkan support serta pengikat kabel yang sesuai agar berat kabel tidak hanya bertumpu pada bagian bawah jalur.
Kapan cable tray perlu menggunakan cover?
Cover dapat dipertimbangkan pada area outdoor, berdebu, terkena sinar matahari, atau memiliki risiko benda jatuh. Penggunaannya tetap perlu memperhatikan ventilasi dan akses pemeliharaan.
Apa yang menentukan ketebalan kabel tray?
Ketebalan dipengaruhi oleh ukuran tray, total berat kabel, jarak support, material, serta batas lendutan yang ditetapkan dalam proyek. Pemilihannya harus mengikuti load table produk.
