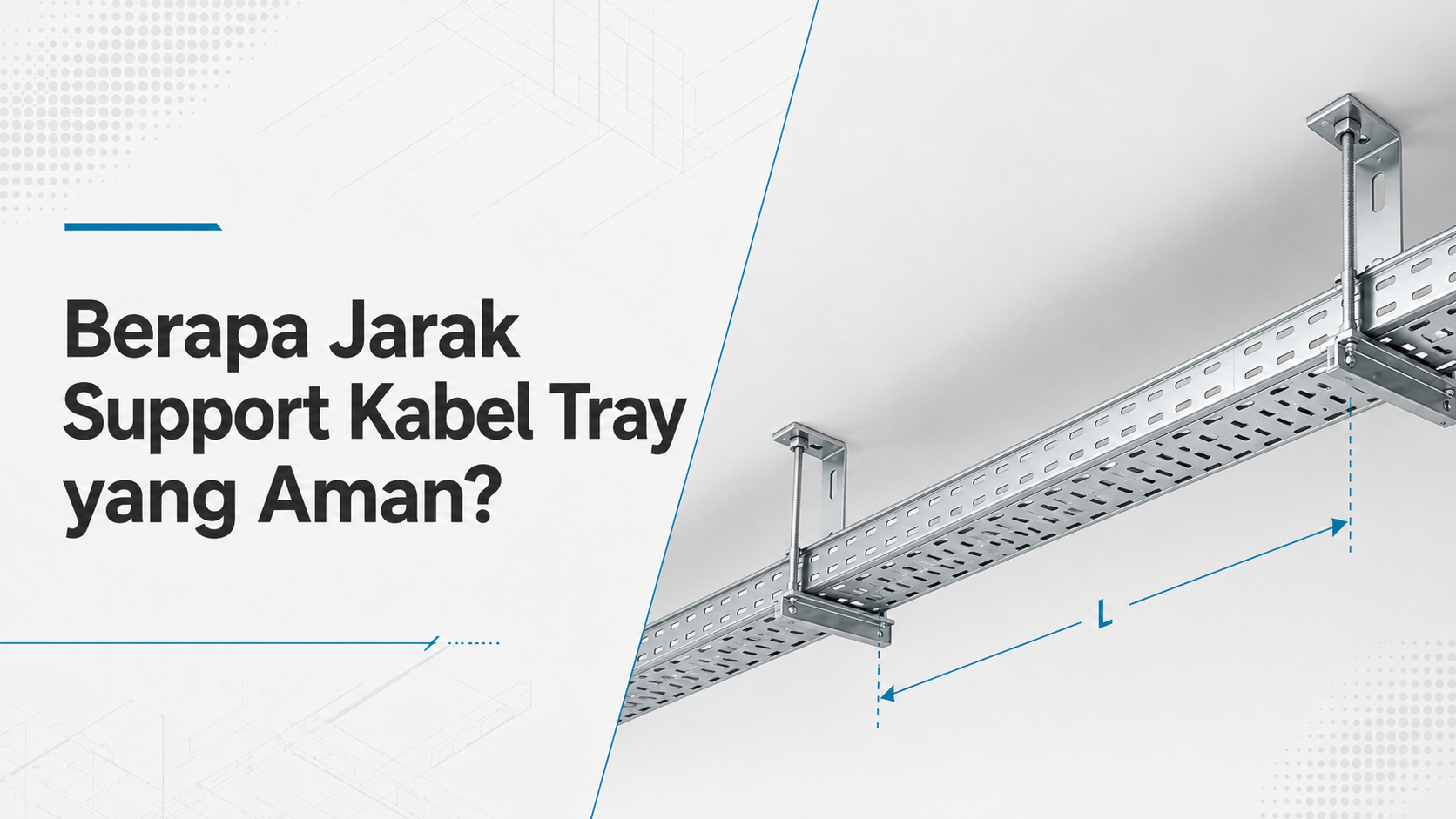

Berapa Jarak Support Kabel Tray yang Aman?

Berapa jarak support kabel tray yang aman? Pertanyaan ini sering muncul ketika merencanakan instalasi kabel pada gedung, pabrik, pusat data, maupun fasilitas industri.

Sebagai gambaran awal, sistem cable tray kategori short span umumnya menggunakan jarak antarsupport sekitar 1,8 hingga 2,4 meter. Namun, angka tersebut bukan ketentuan yang berlaku untuk semua produk dan kondisi pemasangan.

Cable tray dengan desain intermediate span atau long span dapat menggunakan jarak support yang lebih panjang. Sebaliknya, tray yang membawa kabel berat, memiliki ukuran lebar, atau dipasang di area dengan beban lingkungan tinggi mungkin membutuhkan jarak support yang lebih rapat.

Karena itu, jarak support yang aman harus ditentukan berdasarkan kapasitas beban produk, spesifikasi tray, dan kondisi aktual proyek.

Apa Itu Support Kabel Tray?

Support kabel tray adalah struktur yang menopang cable tray agar tetap berada pada posisi yang direncanakan. Support dapat dipasang pada plafon, dinding, lantai, struktur baja, maupun konstruksi bangunan lainnya.

Beberapa bentuk support yang umum digunakan antara lain:

• Trapeze support
• Cantilever bracket
• Wall bracket
• Floor support
• Threaded rod support
• Structural steel support

Cable tray sendiri merupakan sistem mekanis yang membentuk jalur kaku untuk menopang kabel listrik, kontrol, instrumentasi, dan komunikasi. Oleh sebab itu, kekuatan tray dan support harus direncanakan sebagai satu sistem, bukan dinilai secara terpisah. bila jarak antarsupport terlalu lebar, tray dapat mengalami lendutan berlebihan. Kondisi tersebut dapat memberikan tekanan tambahan pada sambungan, bracket, dan struktur penyangganya.

Berapa Jarak yang Umum?

Untuk instalasi dalam ruangan dengan kategori short span, jarak support sekitar 1,8 hingga 2,4 meter dapat digunakan sebagai referensi awal. Eaton menjelaskan bahwa short span cable tray umumnya ditopang setiap 6 hingga 8 kaki.

Sementara itu, intermediate span dapat memiliki jarak sekitar 10-12 kaki. Produk long span yang memang dirancang khusus bahkan dapat menggunakan bentang sekitar 20-40 kaki. Berikut gambaran sederhananya:

Kategori Bentang	Perkiraan Jarak Support	Penggunaan Umum
Short span	1,8–2,4 meter	Gedung dan instalasi indoor
Intermediate span	3–3,7 meter	Komersial dan industri ringan
Long span	6,1–12 meter	Industri dan struktur khusus
Extra long span	Di atas 12 meter	Penyeberangan atau area khusus

Tabel tersebut hanya merupakan gambaran kategori bentang, bukan rekomendasi final untuk semua cable tray.

Jarak yang dapat digunakan tetap bergantung pada kemampuan produk menahan beban pada bentang tertentu. Tray yang mampu menahan beban pada jarak 2 meter belum tentu dapat membawa beban yang sama ketika jaraknya diperpanjang menjadi 3 meter.

Mengapa Tidak Ada Angka Pastinya?

Setiap proyek memiliki kombinasi ukuran tray, material, jumlah kabel, dan struktur support yang berbeda. Oleh karena itu, tidak ada satu angka jarak support yang otomatis aman untuk seluruh instalasi.

Kapasitas cable tray dipengaruhi oleh:

• Total berat kabel
• Berat cable tray
• Lebar dan tinggi tray
• Ketebalan material
• Bentuk konstruksi tray
• Jenis material
• Jarak antarsupport
• Posisi sambungan
• Beban lingkungan
• Kapasitas tambahan pada masa mendatang

Jarak antarsupport memberikan pengaruh besar terhadap kekuatan dan lendutan tray. Semakin panjang bentangnya, semakin tinggi tuntutan kekuatan pada side rail, dasar tray, sambungan, dan support.

Karena itu, spesifikasi cable tray sebaiknya mencantumkan beban yang diperlukan, panjang bentang, dan panjang setiap straight section. Informasi tersebut kemudian dibandingkan dengan load table dari produsen. Bagaimana Menghitung Bebannya?

Langkah pertama dalam menentukan jarak support kabel tray adalah menghitung beban total yang akan ditopang.

Perhitungan beban garis instalasi dapat dirangkum sebagai berikut:

Berat kabel dapat diperoleh dari lembar data atau katalog produsen kabel. Seluruh kabel yang akan ditempatkan pada tray kemudian dijumlahkan berdasarkan berat per meternya.

Selain kabel, perhitungan perlu memasukkan:

• Berat tray tanpa kabel
• Berat cover jika digunakan
• Cable cleat dan aksesori
• Beban kabel yang direncanakan di masa depan
• Beban angin untuk instalasi outdoor
• Beban lain sesuai lingkungan proyek

Cable tray harus mampu menopang bukan hanya berat kabel, tetapi juga komponen yang terpasang dan beban lingkungan yang relevan. elah beban total diketahui, bandingkan hasilnya dengan kapasitas beban cable tray pada jarak support yang direncanakan.

Apa Pengaruh Ukuran Tray?

Lebar cable tray memengaruhi jumlah kabel yang dapat ditempatkan sekaligus memberikan pengaruh terhadap perilaku strukturnya.

Tray berukuran lebar biasanya membawa lebih banyak kabel sehingga beban total per meter meningkat. Apabila tinggi side rail, ketebalan, dan konstruksinya tidak disesuaikan, penggunaan bentang terlalu panjang dapat meningkatkan lendutan.

Namun, tray berukuran kecil juga tidak selalu dapat menggunakan jarak support yang panjang. Tray dengan material tipis atau konstruksi ringan tetap membutuhkan penyangga sesuai kapasitas produknya.

Saat menentukan ukuran, perencana perlu memperhatikan:

• Lebar tray
• Tinggi sisi
• Ketebalan material
• Tipe perforated atau solid bottom
• Konstruksi sambungan
• Total kapasitas kabel
• Jarak bentang yang diinginkan

Pilihan dimensi dan material dapat dilihat melalui halaman cable tray SCM Tech.

Apakah Material juga Berpengaruh?

Material memberikan pengaruh terhadap berat, kekuatan, ketahanan korosi, dan perilaku cable tray ketika menerima beban.

• Mild steel banyak digunakan karena mempunyai kekuatan yang baik untuk berbagai instalasi gedung dan industri. Material ini dapat menggunakan finishing pre-galvanized, electro galvanized, hot dip galvanized, atau lapisan lainnya.
• Stainless steel cocok untuk area dengan risiko korosi tinggi. Namun, jenis dan ketebalannya tetap harus disesuaikan dengan kapasitas beban proyek.
• Aluminium memiliki bobot lebih ringan dan ketahanan korosi yang baik. Karakteristik kekuatan dan pemuaian materialnya perlu diperhitungkan dalam desain.
• FRP atau GRP sering digunakan pada lingkungan kimia atau korosif. Produk FRP mempunyai karakteristik lendutan dan kapasitas beban yang berbeda dari tray logam sehingga jarak support harus mengikuti data pengujian produsennya.

SCM Tech menyediakan cable tray dalam pilihan mild steel, stainless steel, aluminium, serta FRP atau GRP untuk menyesuaikan kebutuhan lingkungan pemasangan.

Bagaimana Posisi Sambungan?

Jarak support bukan satu-satunya hal yang perlu diperhatikan. Posisi splice plate atau sambungan antarseksi tray juga dapat memengaruhi kinerja sistem.

Dalam jalur lurus yang berkelanjutan, sebaiknya tidak terlalu banyak sambungan ditempatkan dalam satu bentang. Panjang straight section juga idealnya sama atau lebih panjang daripada jarak support yang digunakan.

Salah satu metode penempatan yang direkomendasikan adalah support berada pada posisi seperempat bentang dari sambungan. Metode ini dapat membantu mengurangi tegangan dan lendutan pada area splice plate. Sebagai contoh, apabila jarak antarsupport adalah 2 meter, sambungan dapat direncanakan sekitar 0,5 meter dari titik support sesuai desain sistem dan rekomendasi produsen.

Penempatan tersebut tetap perlu disesuaikan dengan gambar kerja, panjang produk, dan metode instalasi yang digunakan.

Di Mana Support Tambahan Dibutuhkan?

Jalur kabel tidak selalu berbentuk lurus. Pada area belokan dan percabangan, beban serta arah gaya dapat berubah sehingga support tambahan mungkin diperlukan.

Perhatikan area berikut:

• Horizontal bend
• Vertical bend
• Tee
• Cross
• Reducer
• Riser
• Pergantian elevasi
• Perubahan arah jalur
• Ujung instalasi
• Sambungan ekspansi
• Titik masuk ke peralatan

Fitting tidak sebaiknya dibiarkan menggantung hanya dengan mengandalkan straight section di kedua sisinya. Lokasi support harus mengikuti petunjuk instalasi produsen, gambar teknis, dan standar yang digunakan proyek.

NEMA telah menerbitkan pedoman instalasi cable tray terbaru melalui NEMA BI-50016-2024 atau VE 2, yang mencakup panduan teknis pemasangan sistem cable tray.

Apa Risiko Jarak Terlalu Lebar?

Jarak support yang melebihi kemampuan tray dapat menimbulkan sejumlah masalah, seperti:

• Tray melendut
• Sambungan menerima beban berlebihan
• Bracket mengalami deformasi
• Kabel menumpuk pada titik terendah
• Cover sulit dipasang
• Jalur terlihat tidak rapi
• Umur pakai sistem menurun
• Risiko kerusakan meningkat

Lendutan kecil belum tentu menunjukkan kegagalan struktur. Namun, lendutan yang berlebihan dapat menjadi tanda bahwa tray terlalu penuh, jarak support terlalu panjang, atau spesifikasi produk tidak sesuai.

Mengurangi jarak support dapat membantu menurunkan lendutan, tetapi perubahan tersebut harus tetap diperiksa terhadap desain struktur dan posisi sambungannya.

Apa Risiko Jika Jarak Terlalu Rapat?

Memasang support lebih rapat umumnya meningkatkan dukungan terhadap tray. Namun, jumlah support yang terlalu banyak juga dapat membuat biaya material dan pekerjaan meningkat tanpa manfaat yang sebanding.

Dampaknya dapat berupa:

• Pemakaian bracket berlebihan
• Tambahan pekerjaan pengeboran
• Peningkatan berat pada struktur
• Waktu pemasangan lebih lama
• Biaya proyek bertambah
• Jalur instalasi lebih sulit diatur

Tujuan perencanaan bukan sekadar membuat jarak support serapat mungkin, tetapi memperoleh bentang yang aman, efisien, dan sesuai kapasitas sistem.

Bagaimana Menentukan Jarak Aman?

Gunakan langkah berikut sebelum menetapkan jarak support kabel tray:

1. Identifikasi jenis, jumlah, dan berat seluruh kabel.
2. Hitung berat tray, cover, serta aksesori.
3. Tambahkan kapasitas untuk pengembangan instalasi.
4. Tentukan jenis dan ukuran cable tray.
5. Pilih jarak support awal sesuai kebutuhan proyek.
6. Periksa load table produk pada jarak tersebut.
7. Evaluasi lendutan dan kapasitas support.
8. Tentukan posisi sambungan dan fitting.
9. Periksa beban lingkungan untuk area outdoor.
10. Pastikan desain sesuai gambar dan persetujuan engineer.

Jangan menentukan jarak hanya berdasarkan kebiasaan pemasangan. Dua cable tray yang terlihat serupa dapat memiliki kapasitas berbeda karena perbedaan material, ketebalan, konstruksi, dan hasil pengujian.

Masih ragu menentukan jarak support kabel tray yang aman? Konsultasikan beban kabel, panjang bentang, dan kondisi pemasangan bersama tim SCM Tech untuk mendapatkan rekomendasi spesifikasi yang sesuai.

WhatsApp kami: +62 851-7301-0559

Pertanyaan yang Sering Diajukan

Apakah jarak support kabel tray 2 meter aman?

Jarak 2 meter dapat digunakan pada banyak instalasi short-span, tetapi keamanannya tetap bergantung pada berat kabel, ukuran tray, material, dan kapasitas beban produk.

Apakah kabel tray lebar perlu support lebih rapat?

Belum tentu, tetapi tray yang lebih lebar biasanya membawa lebih banyak kabel. Kapasitas beban dan lendutannya perlu diperiksa berdasarkan load table pada jarak support yang direncanakan.

Bolehkah sambungan berada tepat di tengah bentang?

Posisi sambungan harus mengikuti metode instalasi dan rekomendasi produsen. Untuk kinerja yang lebih baik, salah satu metode yang direkomendasikan adalah menempatkan support pada jarak seperempat bentang dari sambungan.
