Jenis Kabel Tray dan Fungsinya dalam Instalasi

Jenis kabel tray perlu disesuaikan dengan karakteristik kabel dan kondisi area pemasangan. Kabel daya berukuran besar tentu membutuhkan sistem penyangga yang berbeda dengan kabel data, komunikasi, atau instrumentasi. Material yang digunakan juga harus mempertimbangkan kelembapan, suhu, risiko korosi, dan lokasi instalasi.

Pemilihan kabel tray yang tepat akan membuat jalur kabel lebih rapi, aman, dan mudah diperiksa. Sebaliknya, penggunaan tipe yang kurang sesuai dapat menyebabkan kabel menumpuk, sirkulasi udara terganggu, atau sistem penyangga tidak mampu menahan beban instalasi.

Baca juga: Kabel Tray : Definisi, Fungsi dan Panduan Teknisnya

Jenis Kabel Tray dan Gambaran Umumnya

Setiap tipe kabel tray memiliki karakteristik berbeda yang disesuaikan dengan kebutuhan instalasi, jenis kabel, serta kondisi lingkungan pemasangan.

Perbedaan ini mencakup bentuk konstruksi, kemampuan menahan beban, tingkat ventilasi, hingga tingkat perlindungan terhadap kabel. Dengan memahami jenisnya, pemilihan sistem penyangga kabel dapat dilakukan dengan lebih tepat dan efisien.

Berikut adalah ringkasan jenis kabel tray yang umum digunakan:

Jenis Kabel Tray	Karakteristik Utama	Kegunaan Umum
Perforated Cable Tray	Dasar berlubang, ventilasi baik	Kabel listrik, kontrol, instrumentasi
Solid Bottom Tray	Dasar tertutup, perlindungan lebih tinggi	Kabel data, komunikasi, kontrol
Wire Mesh Tray	Struktur kawat terbuka, ringan dan fleksibel	Kabel data, jaringan, fiber optic
Channel Cable Tray	Ukuran kecil, bentuk saluran	Kabel terbatas, jalur cabang
Cable Ladder	Struktur seperti tangga, sangat kuat	Kabel daya besar dan berat

Setiap jenis memiliki keunggulan masing-masing, sehingga pemilihannya perlu disesuaikan dengan kebutuhan proyek, kapasitas kabel, serta kondisi lingkungan instalasi. Berikut penjelasan lengkapnya.

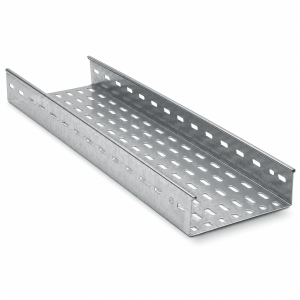

1. Perforated Cable Tray

Perforated cable tray merupakan jenis kabel tray yang bagian dasarnya memiliki sejumlah lubang. Bentuknya menyerupai baki yang mampu menopang kabel secara merata, tetapi tetap menyediakan ruang untuk sirkulasi udara.

Lubang pada bagian dasar membantu mengurangi penumpukan panas sekaligus mencegah debu dan cairan terkumpul di dalam jalur kabel. Jenis ini banyak digunakan untuk instalasi kabel berukuran kecil hingga menengah.

Perforated cable tray sesuai untuk:

• Kabel listrik tegangan rendah
• Kabel kontrol dan instrumentasi
• Instalasi gedung komersial
• Area produksi dan utilitas
• Panel serta ruang kontrol

Jenis ini menjadi pilihan yang cukup fleksibel karena menawarkan kombinasi antara kekuatan penyangga, ventilasi, dan perlindungan kabel. Cover juga dapat ditambahkan apabila instalasi membutuhkan perlindungan lebih baik dari debu atau benda asing.

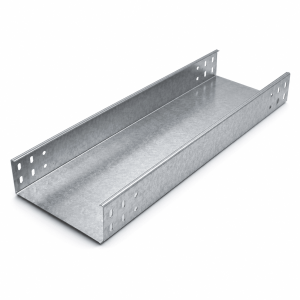

2. Solid Bottom Cable Tray

Solid bottom cable tray mempunyai bagian dasar tertutup tanpa lubang. Kabel akan ditopang oleh permukaan penuh sehingga posisinya lebih stabil dan terlindungi dari bagian bawah.

Jenis kabel tray ini sering digunakan untuk jalur kabel yang membutuhkan perlindungan lebih tinggi, terutama kabel data, komunikasi, dan sistem kontrol yang sensitif terhadap gangguan lingkungan.

Beberapa keunggulannya meliputi:

• Menopang kabel secara menyeluruh
• Membantu melindungi kabel kecil
• Mengurangi paparan debu dari bagian bawah
• Membuat jalur instalasi terlihat lebih tertutup
• Dapat dilengkapi dengan cover

Namun, dasar yang tertutup membuat pelepasan panas tidak sebaik perforated tray maupun cable ladder. Kapasitas pengisian dan panas yang dihasilkan kabel perlu diperhitungkan agar suhu di dalam jalur tidak meningkat secara berlebihan.

Solid bottom cable tray biasanya dipilih ketika kebutuhan perlindungan kabel lebih diutamakan dibandingkan sirkulasi udara.

3. Wire Mesh Cable Tray

Wire mesh cable tray terbuat dari rangkaian kawat yang dibentuk menyerupai keranjang. Konstruksinya ringan, terbuka, dan relatif mudah disesuaikan ketika jalur instalasi mengalami perubahan.

Jenis ini banyak digunakan untuk kabel data dan komunikasi pada gedung perkantoran, pusat data, ruang server, dan fasilitas telekomunikasi. Bentuknya yang terbuka memberikan sirkulasi udara baik sekaligus memudahkan teknisi melihat kondisi kabel.

Wire mesh cable tray dapat digunakan untuk:

• Kabel jaringan
• Kabel telekomunikasi
• Kabel fiber optic
• Kabel data pada ruang server
• Kabel kontrol dengan beban ringan

Keunggulan lainnya adalah kemudahan dalam membuat belokan dan percabangan. Meskipun demikian, penggunaannya tetap harus memperhatikan berat kabel, diameter, jarak support, dan batas minimum tekukan kabel.

4. Channel Cable Tray

Channel cable tray berbentuk saluran yang lebih sempit dibandingkan cable tray standar. Sistem ini biasanya digunakan untuk membawa kabel dalam jumlah terbatas atau sebagai jalur cabang dari instalasi utama.

Ukurannya yang ringkas membuat channel cable tray cocok dipasang pada area yang memiliki ruang terbatas. Jenis ini juga dapat digunakan untuk kabel kontrol mesin, kabel instrumentasi, dan kabel daya berukuran kecil.

Channel cable tray sesuai untuk:

• Satu atau beberapa kabel
• Jalur kabel pendek
• Instalasi kontrol mesin
• Area dengan ruang pemasangan terbatas
• Percabangan dari jalur kabel utama

Walaupun ukurannya kecil, kapasitas bebannya tetap harus diperhitungkan. Penggunaan channel cable tray yang terlalu sempit dapat membuat kabel bertumpuk dan menyulitkan penambahan instalasi pada masa mendatang.

5. Cable Ladder

Cable ladder memiliki konstruksi yang berbeda dari kabel tray berbentuk baki. Sistem ini terdiri dari dua side rail yang dihubungkan oleh beberapa rung sehingga tampilannya menyerupai tangga.

Bagian bawah yang terbuka memberikan sirkulasi udara maksimal. Karena itu, cable ladder banyak digunakan untuk menopang kabel daya berukuran besar dan berat yang menghasilkan panas lebih tinggi.

Cable ladder umum digunakan pada:

• Pabrik manufaktur
• Pembangkit listrik
• Industri minyak dan gas
• Area pertambangan
• Fasilitas petrokimia
• Instalasi listrik outdoor

Struktur cable ladder juga memudahkan teknisi melakukan inspeksi dan menambahkan kabel baru. Untuk memperoleh sistem yang aman, pemilihannya harus mempertimbangkan jarak antar-rung, tinggi side rail, ketebalan material, jarak support, serta total beban kabel.

Informasi pilihan produk dan spesifikasinya dapat dilihat pada halaman cable ladder SCM Tech.

6. Tray dengan Penutup

Cover merupakan aksesori tambahan yang dapat dipasang pada perforated cable tray, solid bottom tray, maupun cable ladder. Fungsinya adalah membantu melindungi kabel dari gangguan lingkungan.

Penggunaan cover biasanya diperlukan pada instalasi yang berada di area terbuka, berdebu, atau memiliki risiko benda jatuh. Penutup juga dapat membantu mengurangi paparan langsung sinar matahari dan tetesan cairan.

Cable tray dengan cover dapat dipertimbangkan untuk:

• Instalasi luar ruangan
• Area produksi berdebu
• Jalur kabel di bawah mesin
• Fasilitas pengolahan
• Area dengan risiko benda jatuh

Meskipun memberikan perlindungan tambahan, cover dapat mengurangi pelepasan panas. Jenis cover, ventilasi, dan jumlah kabel perlu direncanakan dengan baik agar suhu instalasi tetap terjaga.

Apa Saja Jenis Kabel Tray Berdasarkan Material?

Selain berdasarkan konstruksi, jenis kabel tray juga dapat dibedakan dari material dan finishing yang digunakan.

1. Mild steel banyak dipilih untuk kebutuhan umum karena kuat dan dapat dilengkapi berbagai jenis lapisan permukaan. Material ini tersedia dengan finishing electro galvanized, pre-galvanized, hot dip galvanized, maupun powder coating.
2. Stainless steel mempunyai ketahanan korosi lebih tinggi. Material stainless steel 304 atau 316 biasanya digunakan pada lingkungan lembap, area pesisir, industri makanan, dan fasilitas pengolahan tertentu.
3. Aluminium memiliki bobot lebih ringan sehingga dapat membantu mengurangi beban pada struktur. Material ini juga memiliki ketahanan korosi yang baik dan lebih mudah ditangani selama pemasangan.
4. FRP atau GRP merupakan material nonlogam yang tahan terhadap bahan kimia dan tidak menghantarkan listrik. Jenis ini sesuai untuk fasilitas pengolahan air, industri kimia, area pesisir, dan lingkungan dengan tingkat korosi tinggi.

Pilihan material harus disesuaikan dengan kondisi aktual proyek. Material yang cocok untuk ruangan kering belum tentu mampu bertahan lama apabila digunakan di area outdoor atau lingkungan korosif.

Apa Fungsi Kabel Tray dalam Instalasi?

Fungsi kabel tray bukan hanya untuk membuat jalur kabel terlihat rapi. Sistem ini juga berperan dalam menjaga keamanan dan mempermudah pengelolaan instalasi.

Beberapa fungsi utamanya adalah:

• Menopang berat kabel sepanjang jalur
• Menjaga kabel tetap pada posisi yang direncanakan
• Memisahkan kabel berdasarkan fungsi
• Membantu pelepasan panas dari kabel
• Melindungi kabel dari gangguan lingkungan
• Mempermudah inspeksi dan pemeliharaan
• Menyediakan ruang untuk penambahan kabel

Pada instalasi berskala besar, kabel tray juga membantu mengurangi kerumitan jalur kabel. Teknisi dapat mengelompokkan kabel daya, data, kontrol, dan instrumentasi agar lebih mudah dikenali saat dilakukan pemeriksaan.

Baca juga: Perbedaan Kabel Tray dan Kabel Ladder untuk Proyek

Bagaimana Cara Memilih Jenis Kabel Tray yang Tepat?

Tidak ada satu jenis kabel tray yang dapat digunakan untuk seluruh kebutuhan. Pemilihannya harus didasarkan pada karakteristik instalasi dan lingkungan pemasangan.

Beberapa faktor yang perlu diperhatikan meliputi:

• Jenis dan diameter kabel
• Jumlah kabel yang dipasang
• Berat total kabel per meter
• Panas yang dihasilkan kabel
• Jarak antartumpuan
• Kondisi indoor atau outdoor
• Tingkat kelembapan dan korosi
• Kebutuhan cover
• Rencana penambahan kabel

Lebar dan tinggi tray sebaiknya tidak hanya menyesuaikan jumlah kabel saat ini. Proyek juga perlu menyediakan kapasitas cadangan apabila terdapat penambahan kabel pada masa mendatang.

Spesifikasi material, ukuran, ketebalan, dan finishing produk dapat dilihat pada halaman cable tray SCM Tech.

Masih ragu menentukan jenis kabel tray yang sesuai? Hubungi SCM Tech dan konsultasikan jenis kabel, kapasitas beban, serta kondisi area pemasangan proyek Anda.

WhatsApp kami: +62 851-7301-0559



View this post on Instagram



A post shared by Manufacture Cable Tray/Ladder (@surya_cakra_mandiri)

Pertanyaan yang Sering Digunakan

Apa jenis kabel tray yang paling umum digunakan?

Perforated cable tray menjadi salah satu jenis yang paling umum karena mampu menopang kabel secara merata sekaligus menyediakan sirkulasi udara melalui lubang di bagian dasarnya.

Apa kabel tray yang cocok untuk kabel data?

Wire mesh dan solid bottom cable tray dapat digunakan untuk kabel data. Wire mesh menawarkan ventilasi dan fleksibilitas, sedangkan solid bottom memberikan perlindungan lebih tertutup.

Apakah kabel tray bisa dipasang di luar ruangan?

Bisa. Gunakan material atau finishing yang sesuai dengan kondisi outdoor, seperti hot dip galvanized, stainless steel, aluminium, atau FRP untuk membantu mencegah korosi.
