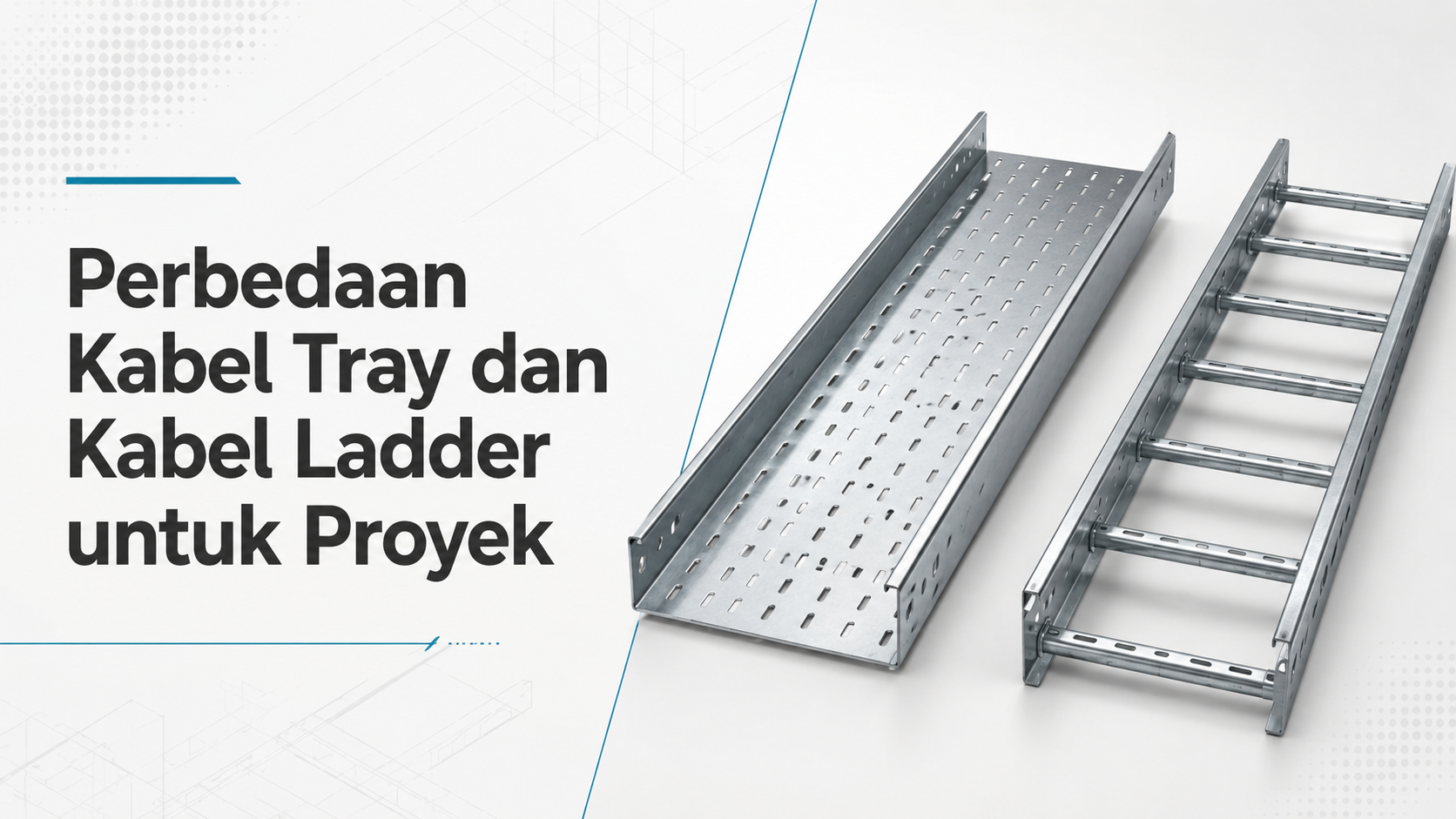

Perbedaan Kabel Tray dan Kabel Ladder untuk Proyek
Perbedaan kabel tray dan kabel ladder terletak pada bentuk konstruksi, kemampuan menahan beban, serta fungsi penggunaannya dalam instalasi listrik. Kabel tray memiliki dasar penopang yang bisa berlubang atau tertutup sehingga cocok untuk kabel ringan hingga menengah, sedangkan kabel ladder berbentuk seperti tangga tanpa dasar penuh yang dirancang untuk menopang kabel berat dengan sirkulasi udara lebih baik. Lalu, apa saja perbedaan lengkapnya jika dilihat dari masing-masing karakteristik dan penggunaannya?

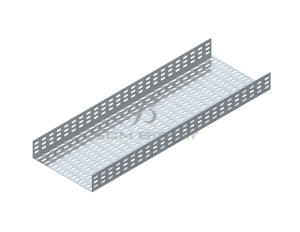

Apa Definisi Kabel Tray?
Kabel tray merupakan sistem penyangga yang digunakan untuk mengatur jalur kabel listrik, kabel kontrol, maupun kabel komunikasi. Bentuknya menyerupai baki dengan bagian dasar yang dapat berupa permukaan berlubang atau tertutup.
Desain tersebut membuat kabel mendapatkan penyangga yang lebih merata. Karena itu, kabel tray banyak digunakan untuk instalasi dengan kabel berukuran kecil hingga sedang, terutama pada gedung komersial, ruang kontrol, fasilitas produksi, pusat data, dan area utilitas.
Beberapa jenis kabel tray yang umum digunakan antara lain:
- Perforated cable tray dengan dasar berlubang
- Solid bottom cable tray dengan dasar tertutup
- Wire mesh cable tray untuk jalur yang lebih fleksibel
- Cable tray dengan penutup untuk perlindungan tambahan
SCM Tech menyediakan pilihan material kabel tray seperti mild steel, stainless steel, aluminium, serta FRP atau GRP. Ukuran, ketebalan, material, dan lapisan permukaannya juga dapat disesuaikan dengan kondisi proyek. Informasi lebih lengkap dapat dilihat pada halaman spesifikasi cable tray SCM Tech.
Pengertian Kabel Ladder
Kabel ladder merupakan sistem pendukung kabel dengan bentuk menyerupai tangga. Konstruksinya terdiri dari dua bagian samping atau side rail yang dihubungkan oleh beberapa anak tangga yang disebut rung.
Desainnya yang terbuka memungkinkan sirkulasi udara berjalan lebih baik. Kondisi ini membantu mengurangi penumpukan panas pada kabel, terutama pada instalasi kabel daya dengan ukuran besar dan beban listrik tinggi.
Kabel ladder banyak digunakan untuk kebutuhan seperti:
- Pabrik dan fasilitas manufaktur
- Pembangkit listrik
- Industri minyak dan gas
- Area pertambangan
- Infrastruktur transportasi
- Pusat data
- Instalasi kelistrikan luar ruangan
Struktur cable ladder juga dirancang untuk mendukung kumpulan kabel yang lebih berat. Pemilihannya perlu mempertimbangkan total berat kabel, jarak antartumpuan, tinggi side rail, ketebalan material, serta jarak antar-rung.
Pilihan ukuran, material, finishing, dan aksesorinya dapat diperiksa melalui halaman spesifikasi cable ladder SCM Tech.
Tabel Perbedaan Kabel Tray dan Kabel Ladder
| Aspek | Kabel Tray | Kabel Ladder |
|---|---|---|
| Bentuk | Seperti baki dengan dasar berlubang atau tertutup | Seperti tangga dengan rung tanpa dasar penuh |
| Penopang Kabel | Menopang kabel secara merata | Menopang kabel pada titik-titik rung |
| Kapasitas Beban | Ringan hingga menengah | Menengah hingga berat |
| Sirkulasi Udara | Cukup baik (terutama tipe perforated) | Sangat baik karena terbuka |
| Perlindungan Kabel | Lebih terlindungi dari debu dan benda asing | Perlindungan minimal |
| Aplikasi Umum | Kabel data, kontrol, komunikasi | Kabel daya besar dan berat |
| Kemudahan Maintenance | Perlu buka cover (jika tertutup) | Lebih mudah karena terbuka |
| Lingkungan Ideal | Indoor dan area bersih | Outdoor dan area industri berat |
Perbedaan Bentuk Konstruksi
Perbedaan kabel tray dan kabel ladder yang paling mudah dikenali terletak pada bentuk konstruksinya.
Kabel tray memiliki bagian dasar yang menopang kabel secara lebih merata. Bagian dasar tersebut dapat berupa pelat berlubang maupun pelat tertutup. Desain ini membantu menjaga kabel berukuran kecil agar tidak mudah turun atau keluar dari jalurnya.
Sebaliknya, kabel ladder tidak mempunyai dasar penuh. Kabel ditempatkan di atas rung yang tersusun dengan jarak tertentu. Konstruksi terbuka membuatnya lebih ringan dibandingkan sistem dengan dasar tertutup, tetapi tetap mampu menahan instalasi kabel berat apabila spesifikasinya dipilih dengan tepat.
Kemampuan Menahan Beban
Kabel tray umumnya digunakan untuk beban ringan hingga menengah. Produk ini cocok untuk kabel kontrol, kabel komunikasi, kabel data, dan kabel listrik berukuran sedang.
Sementara itu, kabel ladder lebih sering dipilih untuk jalur kabel daya berdiameter besar atau kumpulan kabel dengan bobot tinggi. Side rail dan rung pada cable ladder memberikan struktur yang kuat untuk mendukung jalur kabel dalam bentang tertentu.
Namun, kemampuan beban tidak hanya ditentukan oleh jenis produknya. Ketebalan material, lebar produk, tinggi sisi, jarak support, panjang bentang, dan metode pemasangan juga memengaruhi kapasitas keseluruhan sistem.
Sirkulasi Udara Kabel
Cable ladder memiliki desain yang lebih terbuka sehingga mampu memberikan sirkulasi udara lebih maksimal. Panas yang dihasilkan kabel dapat dilepaskan dengan lebih mudah ke lingkungan sekitar.
Karakteristik tersebut membuat cable ladder ideal untuk kabel daya yang membawa arus listrik tinggi. Pengendalian suhu penting karena panas berlebih dapat memengaruhi kinerja dan masa pakai kabel.
Kabel tray tipe perforated juga memiliki lubang ventilasi pada bagian dasarnya. Meskipun sirkulasinya cukup baik, tingkat keterbukaannya tidak sebesar cable ladder.
Untuk kabel komunikasi atau instrumentasi yang tidak menghasilkan panas tinggi, penggunaan cable tray biasanya sudah memadai.
Perlindungan Jalur Kabel
Kabel tray memberikan dukungan dan perlindungan yang lebih menyeluruh karena bagian bawah kabel tertutup atau ditopang oleh permukaan berlubang. Sistem ini cocok untuk kabel kecil yang membutuhkan jalur stabil dan rapi.
Penutup tambahan juga dapat dipasang untuk membantu melindungi kabel dari debu, benda asing, tetesan air, atau risiko benturan ringan.
Cable ladder lebih mengutamakan kekuatan penyangga dan ventilasi. Karena bagian bawahnya terbuka, sistem ini tidak memberikan perlindungan penuh terhadap debu atau benda yang berada di sekitar jalur instalasi.
Apabila cable ladder dipasang di area terbuka, penggunaan cover, clamp, dan aksesoris pendukung dapat dipertimbangkan sesuai tingkat risiko lingkungan.
Kemudahan Pemeliharaan
Desain terbuka pada cable ladder memudahkan teknisi melihat kondisi kabel secara langsung. Penambahan, penggantian, atau pemeriksaan jalur kabel juga dapat dilakukan tanpa harus membuka bagian dasar sistem.
Kabel tray tetap memberikan akses pemeliharaan yang baik, khususnya pada tipe perforated. Namun, jika menggunakan solid bottom cable tray dengan penutup, teknisi perlu membuka cover terlebih dahulu sebelum melakukan pemeriksaan.
Dalam proyek yang sering mengalami perubahan jalur atau penambahan kabel daya, cable ladder dapat memberikan fleksibilitas pemeliharaan yang lebih tinggi.
Pemilihan Material Produk
Baik kabel tray maupun kabel ladder tersedia dalam beberapa material dan jenis finishing. Pemilihannya perlu disesuaikan dengan lokasi pemasangan.
Untuk area dalam ruangan yang relatif kering, material pre-galvanized atau electro galvanized dapat digunakan. Instalasi industri dan luar ruangan biasanya membutuhkan perlindungan korosi lebih tinggi, seperti hot dip galvanized.
Stainless steel 304 atau 316 dapat dipertimbangkan untuk lingkungan lembap, pesisir, maupun area yang berpotensi korosif. Sementara itu, material FRP atau GRP cocok untuk industri kimia dan lingkungan dengan paparan zat korosif yang tinggi.
Pemilihan material yang tepat membantu menjaga kekuatan struktur sekaligus mengurangi kebutuhan perawatan dalam jangka panjang.
Kabel Tray atau Ladder?
Kabel tray lebih sesuai apabila proyek menggunakan banyak kabel kecil hingga menengah yang membutuhkan dukungan merata. Sistem ini juga tepat untuk jalur kabel data, kontrol, komunikasi, dan instrumentasi.
Cable ladder lebih direkomendasikan untuk kabel daya berukuran besar, beban kabel berat, atau instalasi yang membutuhkan sirkulasi udara maksimal.
Sebelum menentukan pilihan, pertimbangkan beberapa faktor berikut:
- Jenis dan ukuran kabel
- Total berat kabel per meter
- Jarak antartumpuan
- Kondisi lingkungan pemasangan
- Kebutuhan ventilasi
- Risiko korosi
- Kemudahan inspeksi
- Rencana penambahan kabel
Pada proyek tertentu, kabel tray dan kabel ladder juga dapat digunakan secara bersamaan. Cable ladder dapat digunakan untuk jalur utama kabel daya, sedangkan cable tray digunakan untuk kabel kontrol dan komunikasi.
PT Surya Cakra Mandiri melalui produk SCM-B Tray menyediakan sistem cable tray dan cable ladder untuk berbagai kebutuhan industri dan infrastruktur. Produk tersedia dalam pilihan material, ukuran, ketebalan, finishing, dan aksesoris yang dapat disesuaikan dengan kebutuhan teknis proyek.
Konsultasikan gambar teknis dan kebutuhan instalasi Anda dengan tim SCM Tech untuk mendapatkan rekomendasi spesifikasi cable support system yang tepat.
WhatsApp kami: +62 851-7301-0559
View this post on Instagram
Pertanyaan yang Sering Diajukan
Apa perbedaan utama kabel tray dan kabel ladder?
Kabel tray memiliki dasar berlubang atau tertutup yang menopang kabel secara merata. Cable ladder memiliki desain terbuka berbentuk tangga yang cocok untuk kabel berat dan membutuhkan ventilasi tinggi.
Apakah kabel ladder bisa dipasang di luar ruangan?
Bisa. Untuk pemasangan luar ruangan, material atau finishing harus disesuaikan dengan tingkat kelembapan dan risiko korosi, seperti hot dip galvanized, stainless steel, atau FRP.
Mana yang cocok untuk kabel data?
Kabel tray, terutama tipe perforated atau solid bottom, umumnya lebih sesuai untuk kabel data, komunikasi, instrumentasi, dan kabel kontrol berukuran kecil.
