Kabel Ladder: Pengertian, Fungsi, dan Penggunaannya

Kabel ladder adalah salah satu komponen penting dalam instalasi listrik gedung dan fasilitas industri. Sistem ini digunakan untuk menopang sekaligus mengatur jalur kabel agar tidak diletakkan sembarangan di lantai, plafon, maupun struktur bangunan.

Bentuknya yang terbuka membuat cable ladder mudah dikenali. Dua bagian sisi memanjang dihubungkan oleh beberapa palang sehingga tampilannya menyerupai tangga. Konstruksi tersebut mampu menopang kabel sekaligus menyediakan ruang yang cukup untuk sirkulasi udara.

Cable ladder umumnya dipilih untuk jalur kabel daya berukuran besar atau kumpulan kabel dengan bobot tinggi. Namun, penggunaannya tetap harus memperhatikan ukuran, material, jarak support, beban kabel, serta kondisi lingkungan proyek.

Apa Itu Kabel Ladder?

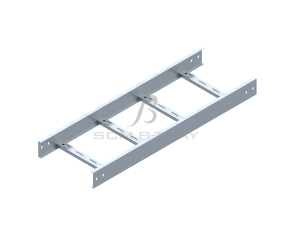

Kabel ladder adalah sistem penyangga kabel yang terdiri dari dua side rail atau bagian sisi memanjang yang dihubungkan oleh beberapa rung. Rung merupakan palang melintang yang menjadi tempat kabel diletakkan dan diikat.

NEMA mendefinisikan ladder cable tray sebagai struktur fabrikasi yang mempunyai dua side rail longitudinal dan dihubungkan oleh sejumlah anggota melintang atau rung. Cable tray sendiri merupakan sistem penyangga mekanis yang membentuk jalur struktural untuk kabel listrik, kontrol, instrumentasi, sinyal, dan komunikasi.

Berbeda dari tray dengan bagian dasar tertutup, cable ladder mempunyai ruang terbuka di antara setiap rung. Desain tersebut membuat kondisi kabel lebih mudah dilihat sekaligus membantu udara bergerak di sekitar jalur instalasi.

Secara sederhana, cable ladder dapat digambarkan sebagai jalan khusus yang membawa kumpulan kabel dari satu titik menuju titik lainnya. Sistem ini menjaga kabel tetap berada pada jalur yang sudah direncanakan tanpa harus dimasukkan seluruhnya ke dalam conduit.

Bagaimana Cara Kerjanya?

Cable ladder dipasang di atas support yang terhubung dengan dinding, plafon, lantai, atau struktur baja. Setelah jalur terpasang, kabel diletakkan di atas rung dan diatur berdasarkan fungsi maupun arah distribusinya.

Kabel kemudian dapat dikencangkan menggunakan cable cleat, clamp, atau pengikat yang sesuai. Rung menyediakan titik pengikatan yang praktis, terutama pada jalur vertikal atau instalasi yang membutuhkan posisi kabel tetap stabil.

Desain terbuka memungkinkan kabel masuk dan keluar melalui bagian atas atau bawah ladder. Hal ini memudahkan pembuatan jalur cabang menuju panel, mesin, peralatan, atau tray lain.

Straight section digunakan untuk membentuk jalur lurus. Sementara itu, fitting seperti bend, tee, cross, dan reducer digunakan ketika jalur harus berbelok, bercabang, berubah ukuran, atau berpindah elevasi.

Seluruh rangkaian tersebut bekerja sebagai satu sistem. Oleh karena itu, ladder, sambungan, support, bracket, dan fitting harus mempunyai spesifikasi yang sesuai dengan berat kabel serta kondisi pemasangan.

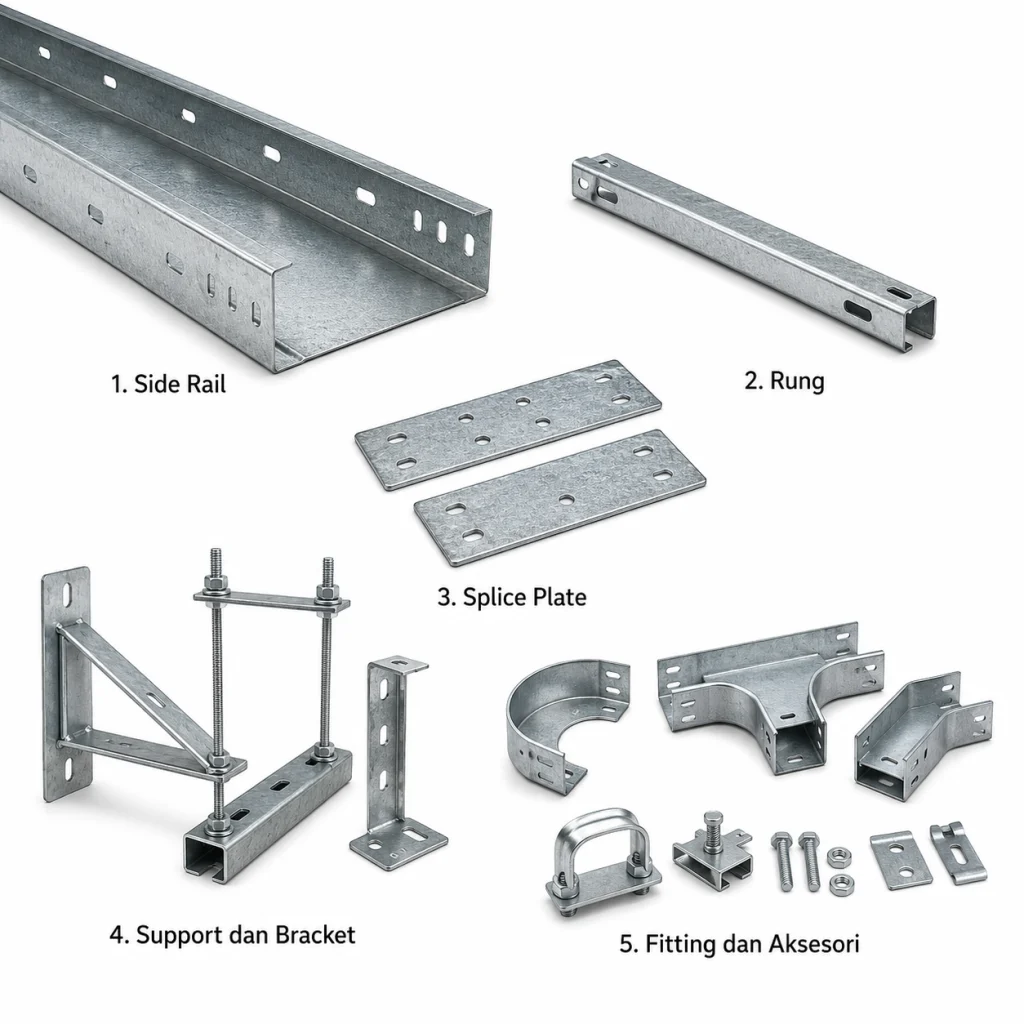

Bagian-Bagian Cable Ladder

Cable ladder terdiri dari beberapa komponen yang saling mendukung. Setiap bagian mempunyai fungsi tersendiri dalam menjaga kekuatan dan keteraturan jalur kabel.

1. Side Rail

Side rail adalah bagian memanjang yang berada pada kedua sisi cable ladder. Komponen ini menjadi struktur utama yang menahan beban di antara titik support.

Tinggi, bentuk profil, material, dan ketebalan side rail berpengaruh terhadap kemampuan ladder menahan beban. Jalur dengan bentang panjang atau kabel berat biasanya membutuhkan konstruksi side rail yang lebih kuat.

2. Rung

Rung merupakan palang yang menghubungkan kedua side rail. Kabel ditempatkan di atas bagian ini dan dapat diikat agar tidak bergeser.

Jarak antarrung perlu disesuaikan dengan ukuran kabel. Kabel berdiameter kecil umumnya membutuhkan penopang lebih rapat agar tidak terlihat turun di antara palang. Eaton mencantumkan bahwa rung juga dapat digunakan sebagai titik pengikat kabel pada jalur horizontal maupun vertikal.

3. Splice Plate

Splice plate digunakan untuk menyambungkan dua straight section cable ladder. Komponen ini membantu menjaga alignment sekaligus meneruskan kekuatan dari satu bagian menuju bagian berikutnya.

Posisi sambungan perlu direncanakan bersama posisi support. Sambungan tidak boleh ditempatkan sembarangan karena area tersebut ikut menerima gaya ketika ladder menahan beban.

4. Support dan Bracket

Support menopang cable ladder dan meneruskan bebannya menuju struktur bangunan. Bentuknya dapat berupa trapeze support, wall bracket, cantilever bracket, atau struktur baja lainnya.

Jarak antarsupport harus mengikuti kapasitas ladder pada bentang yang digunakan. Semakin panjang bentangnya, semakin tinggi tuntutan kekuatan terhadap side rail, rung, sambungan, dan bracket.

5. Fitting dan Aksesori

Fitting digunakan untuk membentuk arah jalur kabel. Beberapa aksesori yang umum digunakan meliputi:

• Horizontal bend
• Vertical inside bend
• Vertical outside bend
• Tee
• Cross
• Reducer
• Cover
• Divider
• Clamp

SCM-B Tray menyediakan straight section, fitting, sambungan, cover, dan aksesori lain untuk membentuk sistem cable ladder sesuai layout proyek.

Apa Fungsi Kabel Ladder?

Fungsi cable ladder tidak hanya membuat susunan kabel terlihat rapi. Sistem ini juga berperan dalam mendukung keamanan, pemeliharaan, dan pengembangan instalasi.

1. Menopang Beban Kabel

Fungsi utamanya adalah menopang kumpulan kabel sepanjang jalur distribusi. Kabel tidak dibiarkan menggantung bebas atau bertumpu pada komponen bangunan yang tidak dirancang untuk menahan beban tersebut.

Kemampuan menopang beban dipengaruhi oleh material, ketebalan, tinggi side rail, lebar ladder, jarak rung, serta jarak antarsupport.

2. Menata Jalur Instalasi

Cable ladder membantu mengarahkan kabel dari panel menuju mesin, peralatan, atau area lain. Jalur dapat direncanakan agar tidak mengganggu akses kerja, sistem perpipaan, ventilasi, maupun instalasi mekanikal lainnya.

Kabel daya, kontrol, dan instrumentasi juga dapat dikelompokkan agar lebih mudah dikenali. Divider atau jalur terpisah dapat digunakan apabila proyek membutuhkan pemisahan tertentu.

3. Membantu Pelepasan Panas

Desain terbuka memungkinkan udara bergerak di sekitar kabel. Eaton menjelaskan bahwa ladder tanpa cover memberikan aliran udara maksimal untuk membantu melepaskan panas yang dihasilkan oleh konduktor pembawa arus.

Karakteristik ini membuat cable ladder banyak dipertimbangkan untuk kabel daya yang mempunyai ukuran dan beban listrik besar. Meski demikian, kapasitas pengisian serta jarak antarkabel tetap perlu mengikuti desain kelistrikan proyek.

4. Mempermudah Pemeriksaan

Kondisi kabel pada cable ladder dapat dilihat tanpa harus membuka bagian dasar. Teknisi lebih mudah memeriksa pengikat, sambungan, kondisi isolasi, dan susunan kabel.

Ketika terjadi gangguan, jalur kabel juga lebih mudah ditelusuri. Hal ini membantu mempercepat proses identifikasi dan mengurangi pekerjaan pembongkaran yang tidak diperlukan.

5. Mendukung Penambahan Kabel

Instalasi industri dapat berkembang seiring penambahan mesin, panel, sensor, dan peralatan. Cable ladder memungkinkan kabel baru ditambahkan selama ruang serta kapasitas bebannya masih mencukupi.

Namun, penambahan tidak boleh dilakukan hanya karena masih terdapat ruang kosong. Berat keseluruhan kabel harus tetap dibandingkan dengan load table produk pada jarak support aktual.

6. Menjadi Titik Pengikat

Rung dapat digunakan sebagai titik pengikat untuk menjaga kabel tetap pada posisinya. Fungsi ini penting pada jalur vertikal, tanjakan, turunan, atau area yang mengalami getaran.

Jenis dan jarak pengikat harus disesuaikan dengan diameter, berat, dan karakteristik kabel agar tidak memberikan tekanan berlebihan pada lapisan isolasinya.

Baca juga: Jenis Kabel Ladder untuk Instalasi Industri

Di Mana Kabel Ladder Biasa Digunakan?

Cable ladder banyak digunakan pada proyek yang mempunyai jalur kabel besar, berat, atau membutuhkan akses pemeriksaan secara rutin.

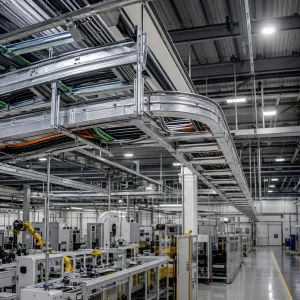

1. Pabrik Manufaktur

Pabrik mempunyai banyak mesin, panel distribusi, motor, sensor, dan sistem kontrol. Cable ladder digunakan untuk menghubungkan berbagai peralatan tersebut melalui jalur kabel yang teratur.

Sistem ini dapat dipasang di atas area produksi, koridor utilitas, ruang panel, maupun struktur baja di sekitar mesin.

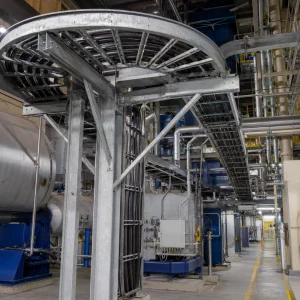

2. Pembangkit Listrik

Pembangkit listrik membutuhkan jalur untuk kabel daya, kontrol, proteksi, dan instrumentasi. Cable ladder membantu membawa kumpulan kabel tersebut menuju panel, transformator, generator, dan peralatan pendukung.

Untuk kebutuhan ini, kapasitas beban, jarak support, ketahanan terhadap lingkungan, dan akses pemeliharaan menjadi pertimbangan penting.

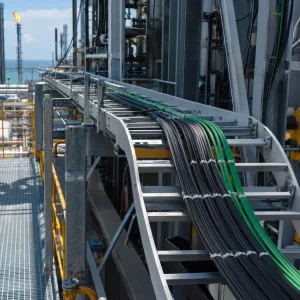

3. Industri Minyak dan Gas

Fasilitas minyak dan gas dapat mempunyai area outdoor, kelembapan tinggi, atmosfer korosif, dan kebutuhan keselamatan yang ketat.

Material serta finishing cable ladder harus disesuaikan dengan klasifikasi area dan kondisi aktual. Hot dip galvanized steel, stainless steel, aluminium, atau FRP dapat dipertimbangkan berdasarkan spesifikasi proyek.

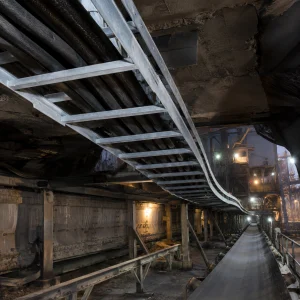

4. Pertambangan

Area pertambangan membutuhkan sistem penyangga kabel yang mampu digunakan dalam lingkungan berdebu, lembap, dan memiliki aktivitas operasional berat.

Cable ladder dapat digunakan untuk membawa kabel daya menuju mesin, conveyor, panel, pompa, dan peralatan lainnya. Perlindungan tambahan mungkin diperlukan pada area yang berisiko terkena benda jatuh atau benturan.

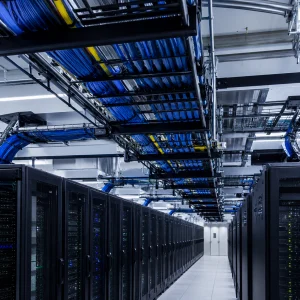

5. Data Center

Pada data center, cable ladder dapat digunakan untuk membawa kabel daya menuju rack, UPS, dan panel distribusi. Konstruksinya yang terbuka membantu inspeksi serta pengelolaan jalur kabel.

Kabel data berdiameter kecil biasanya membutuhkan tray yang memberikan dukungan lebih merata, sedangkan cable ladder lebih sering dipilih untuk kabel daya atau bundel yang lebih besar.

Baca juga: Kabel Tray untuk Data Center: Panduan Memilih

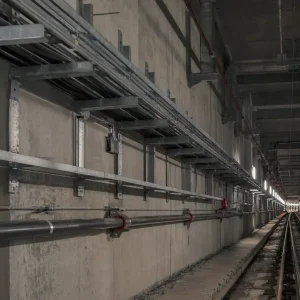

6. Infrastruktur dan Transportasi

Cable ladder juga digunakan pada bandara, terowongan, stasiun, pelabuhan, dan fasilitas transportasi lainnya. Sistem ini membantu membentuk jalur kabel listrik, komunikasi, kontrol, dan keamanan.

SCM Tech merancang cable ladder untuk kebutuhan industri, pembangkit, serta proyek infrastruktur yang memerlukan dukungan terhadap kabel listrik berat.

Baca juga: Perbedaan Kabel Tray dan Kabel Ladder untuk Proyek

Cara Memilih Cable Ladder

Pemilihan cable ladder perlu dimulai dengan mengumpulkan data teknis proyek. Jangan menentukan produk hanya berdasarkan lebar atau harga.

Beberapa faktor yang perlu diperhatikan adalah:

• Jenis dan jumlah kabel
• Berat kabel per meter
• Lebar dan tinggi ladder
• Jarak antarrung
• Jarak antarsupport
• Kapasitas pengembangan
• Kondisi indoor atau outdoor
• Tingkat korosi
• Kebutuhan cover
• Posisi bend dan percabangan

Beban seluruh kabel harus dihitung dan dibandingkan dengan load table produk pada support span yang sama. Lebar yang besar tidak selalu menunjukkan kapasitas lebih tinggi karena kemampuan struktural juga dipengaruhi material, ketebalan, serta bentuk side rail.

Butuh cable ladder untuk proyek industri? Hubungi SCM Tech untuk konsultasi spesifikasi dan kebutuhan instalasi Anda.

WhatsApp kami: +62 851-7301-0559



View this post on Instagram



A post shared by Manufacture Cable Tray/Ladder (@surya_cakra_mandiri)

Pertanyaan yang Sering Diajukan

Apakah cable ladder memerlukan cover?

Tidak selalu. Cover dapat digunakan pada area outdoor, berdebu, atau berisiko terkena benda jatuh dan tetesan cairan. Penggunaannya perlu mempertimbangkan sirkulasi udara dan pelepasan panas kabel.

Bagaimana menentukan jarak rung cable ladder?

Jarak rung dipilih berdasarkan ukuran, berat, dan karakteristik kabel. Kabel kecil biasanya membutuhkan rung yang lebih rapat agar tidak turun di antara palang, sedangkan kabel daya besar dapat menggunakan jarak yang lebih lebar sesuai spesifikasi produk.

Material cable ladder apa yang cocok untuk area korosif?

Stainless steel atau FRP/GRP dapat dipertimbangkan untuk lingkungan korosif. Pemilihan akhirnya harus disesuaikan dengan tingkat kelembapan, kandungan garam, paparan bahan kimia, dan kondisi operasional proyek.
