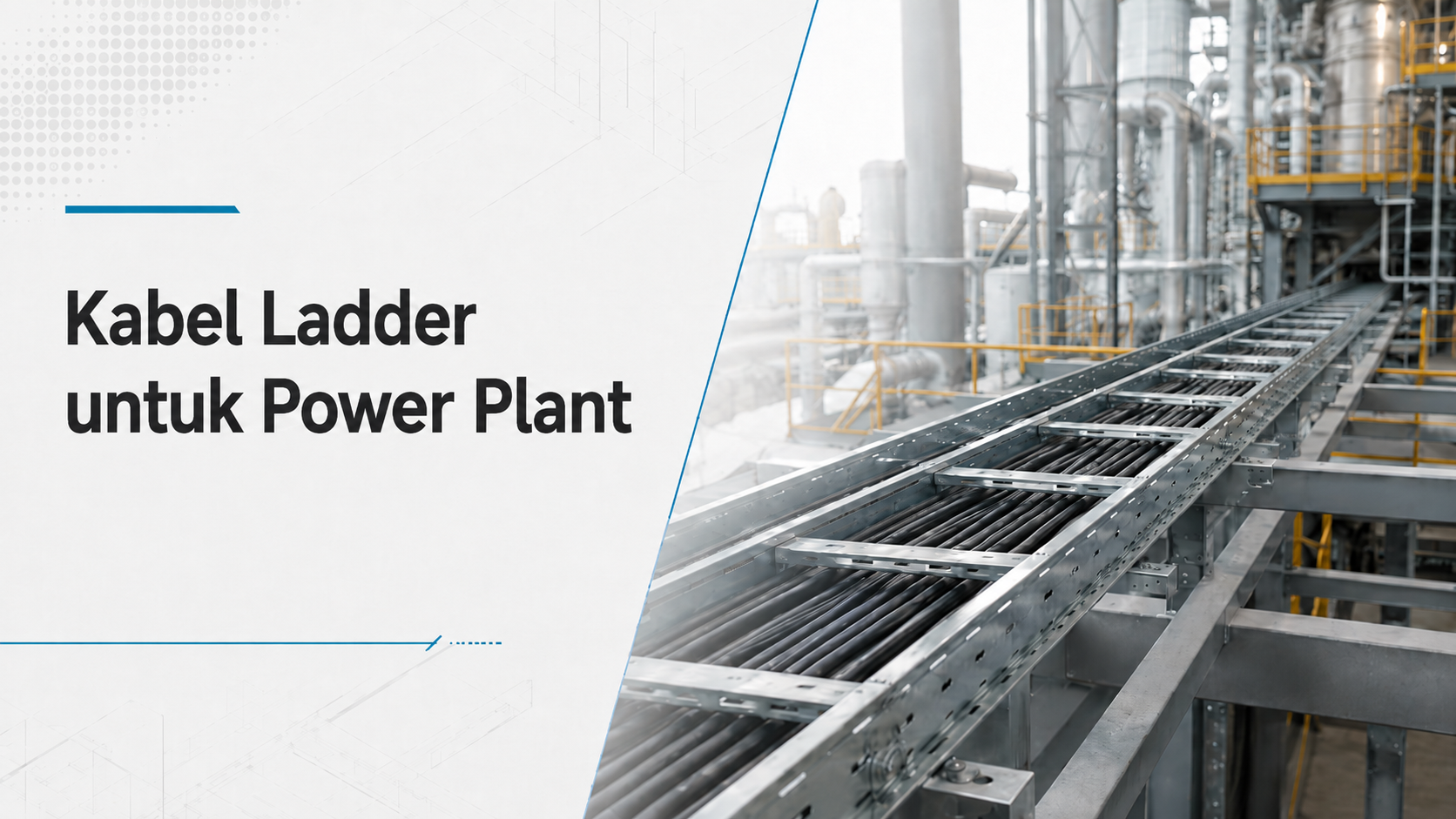

Kabel Ladder untuk Power Plant
Kabel ladder untuk power plant digunakan sebagai sistem penyangga utama untuk menopang kabel daya, kontrol, dan instrumentasi dalam jumlah besar. Sistem ini dirancang untuk menjaga jalur kabel tetap rapi, aman, dan mudah diakses selama operasi maupun pemeliharaan.
Jumlah kabel yang besar membutuhkan sistem penyangga yang kuat dan terencana. Kabel tidak dapat diletakkan sembarangan karena kesalahan penataan dapat menyulitkan pemeriksaan, menghambat pemeliharaan, dan meningkatkan risiko gangguan pada instalasi.
Desain cable ladder yang terbuka dan kokoh membuatnya cocok untuk menopang kabel daya berukuran besar di lingkungan pembangkit listrik.
Apa Saja Kebutuhan Kabel di Power Plant?
Kabel yang digunakan di pembangkit listrik tidak hanya terdiri dari satu jenis. Dalam satu fasilitas dapat ditemukan kabel daya, kabel kontrol, kabel proteksi, kabel instrumentasi, kabel komunikasi, dan kabel pendukung sistem keselamatan.
Sistem cable tray dan cable ladder digunakan untuk menopang sekaligus mengarahkan kabel listrik serta instrumentasi yang dibutuhkan dalam pengoperasian pembangkit. Pada fasilitas tertentu, jalur kabel juga dipisahkan berdasarkan fungsi atau tingkat tegangan untuk menjaga keteraturan dan persyaratan desain instalasi.
Baca juga: Perbedaan Kabel Tray dan Kabel Ladder untuk Proyek
Beberapa tantangan yang perlu diperhatikan meliputi:
- Beban kabel yang besar
- Jalur instalasi yang panjang
- Perubahan elevasi dan arah
- Area indoor dan outdoor
- Suhu lingkungan yang berbeda
- Risiko korosi
- Kebutuhan pemisahan kabel
- Akses pemeliharaan
- Rencana penambahan sistem
Karena kondisi tersebut, cable ladder untuk power plant harus dipilih berdasarkan perhitungan teknis, bukan hanya ukuran fisik atau harga produk.
Spesifikasi Kabel Ladder
Berikut adalah spesifikasi umum kabel ladder yang biasa digunakan pada proyek power plant:
| Parameter | Spesifikasi Umum |
|---|---|
| Lebar Ladder | 100 mm – 1000 mm |
| Tinggi Side Rail | 50 mm – 150 mm |
| Panjang Section | 3 meter / 6 meter |
| Ketebalan Material | 1.5 mm – 3.0 mm |
| Jarak Rung | 250 mm – 300 mm |
| Material | Mild Steel, HDG, Stainless, Aluminium, FRP |
| Finishing | Powder Coating / Hot Dip Galvanized |
| Kapasitas Beban | Disesuaikan dengan load table |
| Support Span | 2 meter – 6 meter |
| Aksesoris | Bend, Tee, Cross, Reducer, Cover, Clamp |
Spesifikasi di atas dapat disesuaikan dengan kebutuhan proyek, kondisi lingkungan, serta perhitungan teknis yang berlaku.
Di Mana Area Pembangkit Listrik yang Menggunakan Kabel Ladder?
Cable ladder dapat digunakan pada berbagai bagian pembangkit. Spesifikasinya disesuaikan dengan jenis kabel, kondisi area, dan tingkat risiko lingkungan.
Area Generator
Generator terhubung dengan berbagai kabel daya, kontrol, monitoring, dan proteksi. Cable ladder dapat digunakan untuk membawa jalur kabel dari area generator menuju panel serta sistem pendukung.
Pada area ini, desain perlu memperhatikan getaran, suhu, akses kerja, dan potensi gangguan mekanis.
Ruang Switchgear
Switchgear dan motor control center membutuhkan jalur masuk kabel yang teratur. Cable ladder sering ditempatkan di atas atau di sekitar enclosure agar kabel dapat diarahkan menuju bagian masuk peralatan.
Untuk kabel daya besar, jarak rung perlu memperhatikan titik keluarnya kabel dan minimum bending radius. Eaton menyebut ladder tray dengan rung spacing lebih lebar sering digunakan ketika kabel daya keluar dari bagian bawah tray menuju switchgear atau MCC.
Area Transformator
Cable ladder dapat membantu mengarahkan kabel antara transformator, switchgear, panel distribusi, dan peralatan proteksi.
Karena sebagian area transformator berada di luar ruangan, material, coating, cover, dan metode pemasangan harus mempertimbangkan hujan, kelembapan, sinar matahari, serta risiko korosi.
Ruang Kontrol
Ruang kontrol menggunakan banyak kabel kontrol, instrumentasi, dan komunikasi. Cable ladder dapat digunakan untuk bundel tertentu, sedangkan kabel berdiameter kecil mungkin lebih sesuai menggunakan perforated atau solid bottom cable tray.
Pemilihan sistem perlu mempertimbangkan dukungan kabel, kebutuhan pemisahan, perlindungan, dan kemudahan identifikasi jalur.
Area Utilitas
Pompa, fan, conveyor, sistem pengolahan air, dan peralatan bantu lainnya juga membutuhkan distribusi daya serta kontrol.
Cable ladder dapat membentuk jalur utama, kemudian cable tray atau conduit digunakan sebagai percabangan menuju peralatan sesuai kondisi lapangan.
Cable Ladder SCM Tech
PT Surya Cakra Mandiri menyediakan cable ladder untuk instalasi industri, pembangkit listrik, energi, dan infrastruktur.
Produk tersedia dalam pilihan mild steel, hot dip galvanized steel, stainless steel, aluminium, serta FRP atau GRP. Ukuran, panjang, jarak rung, ketebalan, coating, dan fitting dapat disesuaikan berdasarkan kebutuhan teknis proyek.
Kirimkan daftar kabel, total beban, layout jalur, jarak support, dan kondisi lingkungan kepada SCM Tech untuk mendapatkan rekomendasi cable ladder yang sesuai.
WhatsApp kami: +62 851-7301-0559
View this post on Instagram
FAQ tentang Kabel Ladder untuk Power Plant
Apakah power plant harus memakai heavy duty ladder?
Tidak selalu. Heavy duty cable ladder dipilih apabila beban kabel, bentang, dan kondisi instalasi membutuhkannya. Penentuan harus mengikuti perhitungan serta load table produk.
Apakah ladder perlu cover?
Cover dapat digunakan pada area outdoor, berdebu, atau berisiko terkena benda jatuh. Penggunaannya perlu mempertimbangkan pelepasan panas dan akses pemeliharaan.
Material apa yang tepat?
Hot dip galvanized steel cocok untuk berbagai kebutuhan industri umum. Stainless steel, aluminium, atau FRP dapat dipertimbangkan untuk lingkungan yang membutuhkan ketahanan korosi atau bobot lebih ringan.
