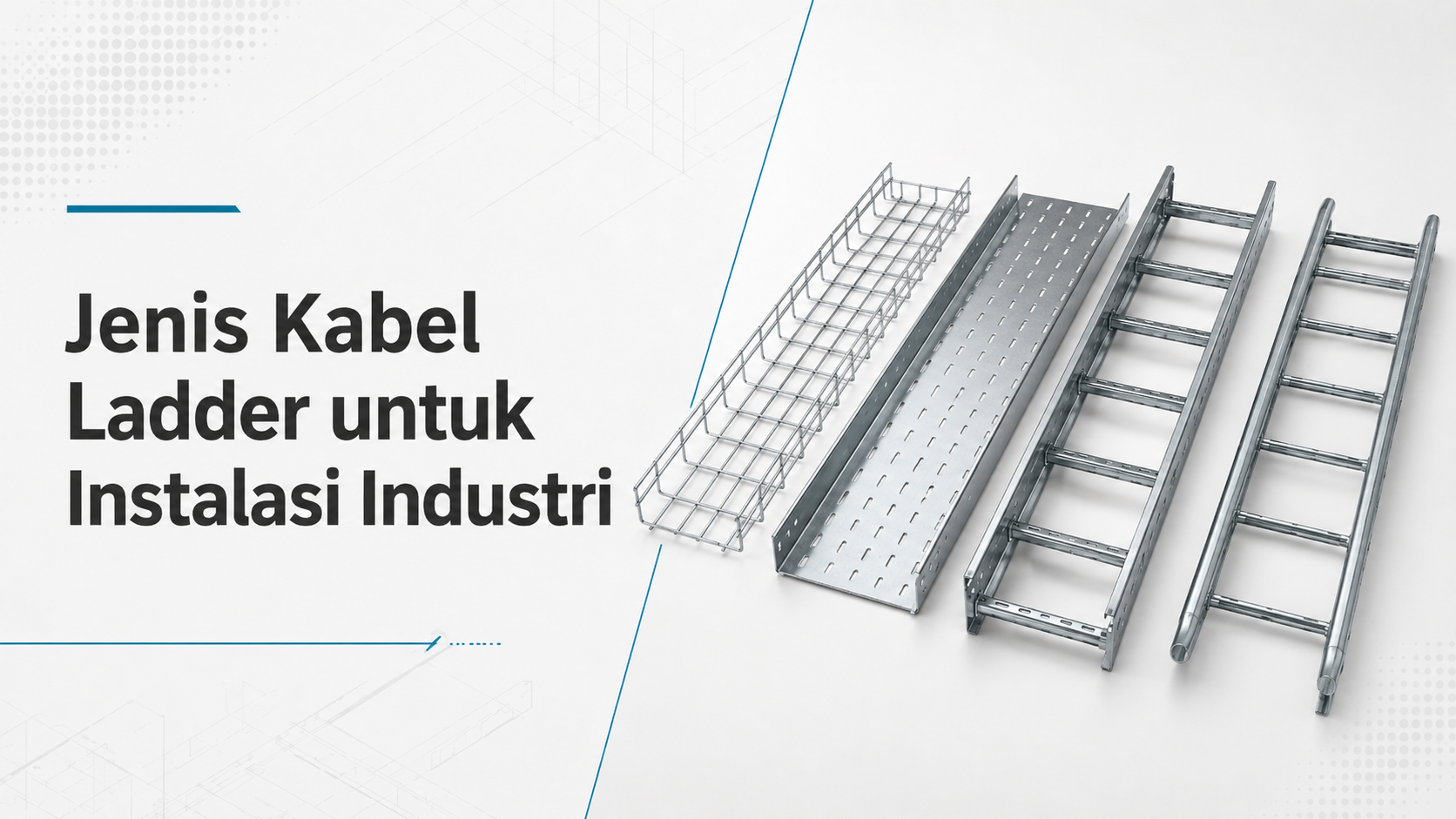

Jenis Kabel Ladder untuk Instalasi Industri
Jenis kabel ladder perlu dipilih berdasarkan beban kabel, jarak antarsupport, kondisi lingkungan, dan kebutuhan pemeliharaan instalasi. Produk yang digunakan untuk jalur kabel daya di dalam pabrik belum tentu sesuai untuk area pesisir, fasilitas kimia, atau instalasi outdoor dengan bentang panjang.
Cable ladder mempunyai bentuk menyerupai tangga yang terdiri dari dua side rail dan sejumlah rung. Konstruksi terbuka ini memungkinkan kabel daya berukuran besar mendapatkan penyangga yang kuat sekaligus sirkulasi udara yang baik.
Karena karakteristik tersebut, cable ladder banyak digunakan pada pabrik, pembangkit listrik, industri minyak dan gas, fasilitas pengolahan, data center, pertambangan, serta berbagai proyek infrastruktur.
Cara Membedakan Jenisnya
Tidak semua cable ladder menggunakan sistem klasifikasi yang sama. Produsen dapat membedakan produknya berdasarkan panjang bentang, kapasitas beban, tinggi side rail, ketebalan, jarak rung, material, dan jenis finishing.
Secara umum, jenis kabel ladder untuk instalasi industri dapat dikelompokkan berdasarkan tiga aspek berikut:
- Kapasitas beban dan panjang bentang
- Material pembentuknya
- Konfigurasi serta perlindungan tambahan
Klasifikasi tersebut membantu engineer dan kontraktor mempersempit pilihan sebelum membandingkan produk menggunakan load table atau data teknis dari produsen.
Jenis Kabel Ladder Berdasarkan Beban dan Bentang
Cable ladder dapat dibedakan berdasarkan kemampuan menahan beban serta jarak antarsupport yang digunakan. Semakin berat kabel dan semakin panjang bentangnya, semakin tinggi pula kebutuhan kekuatan side rail, rung, sambungan, dan struktur support.
1. Standard Cable Ladder
Standard cable ladder digunakan untuk jalur kabel dengan beban dan jarak support yang masih berada dalam kategori umum. Jenis ini sering ditemukan pada instalasi indoor, ruang utilitas, area produksi, dan jalur distribusi listrik di dalam gedung industri.
Produk ini dapat digunakan untuk membawa:
- Kabel daya tegangan rendah
- Kabel kontrol
- Kabel instrumentasi
- Kabel komunikasi industri
- Jalur cabang menuju mesin
Istilah standard tidak berarti kapasitas produknya selalu sama. Dua cable ladder dengan ukuran serupa dapat memiliki kemampuan beban berbeda karena menggunakan material, ketebalan, tinggi side rail, dan bentuk profil yang berbeda.
Kapasitasnya harus diperiksa pada jarak support yang direncanakan. Eaton menjelaskan bahwa load rating cable tray perlu dibaca sebagai kombinasi antara beban dan support span, bukan sebagai angka kapasitas yang berdiri sendiri.
2. Heavy Duty Cable Ladder
Heavy duty cable ladder dirancang untuk membawa kumpulan kabel yang lebih berat atau digunakan pada area industri dengan kebutuhan struktural lebih tinggi.
Jenis ini umumnya mempunyai side rail lebih tinggi, material lebih tebal, atau bentuk profil yang diperkuat. Rung dan sambungannya juga harus mampu mempertahankan kekuatan sistem ketika menerima beban besar.
Heavy duty cable ladder dapat dipertimbangkan untuk:
- Kabel daya berdiameter besar
- Jalur kabel utama pabrik
- Pembangkit listrik
- Industri minyak dan gas
- Pertambangan
- Fasilitas petrokimia
- Infrastruktur transportasi
SCM Tech memproduksi cable ladder untuk kebutuhan kabel listrik berat pada lingkungan industri, energi, dan infrastruktur. Pemilihannya mempertimbangkan berat kabel per meter, loading depth, material, tinggi rail, serta jarak antarrung.
Istilah heavy duty tetap harus dibuktikan melalui data kapasitas. Jangan memilihnya hanya berdasarkan nama produk atau tampilan fisik.
3. Long Span Cable Ladder
Long span cable ladder digunakan ketika jarak antarsupport lebih panjang daripada instalasi biasa. Jenis ini membantu mengurangi jumlah bracket atau struktur baja pada jalur tertentu.
Penggunaannya dapat ditemukan pada:
- Penyeberangan antarstruktur
- Area produksi yang sulit dipasangi support
- Jalur outdoor
- Bangunan dengan kolom berjauhan
- Fasilitas industri berskala besar
- Jalur di atas mesin atau peralatan
Semakin panjang support span, semakin tinggi tuntutan kekuatan terhadap side rail, rung, sambungan, dan bracket. Panjang bentang juga meningkatkan potensi lendutan apabila produk tidak dipilih dengan benar.
Karena itu, desain long span harus mencantumkan setidaknya:
- Beban kabel per meter
- Jarak antarsupport
- Panjang straight section
- Tinggi side rail
- Jenis dan ketebalan material
- Nilai lendutan yang diizinkan
- Beban tambahan dari lingkungan
Eaton merekomendasikan agar kebutuhan beban, support span, dan panjang straight section dicantumkan secara jelas dalam gambar, spesifikasi, permintaan penawaran, serta dokumen pembelian.
4. Ladder dengan Cover
Cable ladder dapat dilengkapi cover untuk memberikan perlindungan tambahan terhadap kabel. Cover biasanya dibutuhkan apabila jalur berada di area yang berisiko terkena debu, benda jatuh, sinar matahari langsung, atau tetesan cairan.
Jenis cover dapat disesuaikan dengan kondisi instalasi. Penggunaannya umum dipertimbangkan pada:
- Jalur kabel outdoor
- Area produksi berdebu
- Bagian bawah platform
- Area dengan aktivitas mekanis
- Fasilitas pengolahan
- Jalur yang berdekatan dengan pipa
Cover memberikan perlindungan tambahan, tetapi juga dapat mengurangi pelepasan panas. Pemasangannya harus memperhatikan ventilasi, metode penguncian, dan kondisi angin.
Pada instalasi outdoor, cover perlu dikencangkan menggunakan clamp yang sesuai agar tidak terlepas akibat tekanan angin.
Jenis Kabel Ladder Berdasarkan Material
Selain kapasitas beban dan panjang bentang, material menjadi faktor penting dalam memilih cable ladder untuk instalasi industri. Setiap material memiliki karakteristik berbeda dalam hal kekuatan, bobot, ketahanan korosi, kebutuhan perawatan, dan kesesuaiannya terhadap lingkungan pemasangan.
1. HDG Steel Cable Ladder
Hot dip galvanized atau HDG steel cable ladder dibuat dari baja yang mendapatkan lapisan galvanis melalui proses pencelupan. Lapisan tersebut membantu meningkatkan ketahanan baja terhadap korosi.
Jenis ini banyak digunakan untuk:
- Area industri umum
- Instalasi semi outdoor
- Jalur kabel outdoor
- Pabrik manufaktur
- Infrastruktur
- Fasilitas energi
Kami merekomendasikan hot dip galvanized steel untuk kebutuhan industri dan penggunaan outdoor secara umum. Pemilihan tetap perlu disesuaikan dengan tingkat kelembapan, paparan bahan kimia, dan kondisi atmosfer lokasi pemasangan.
Lapisan HDG tidak membuat produk kebal terhadap seluruh jenis korosi. Area dengan bahan kimia tertentu atau paparan garam tinggi mungkin membutuhkan material lain dengan ketahanan lebih tinggi.
2. Stainless Steel Ladder
Stainless steel cable ladder digunakan pada lingkungan yang memiliki risiko korosi, tingkat kebersihan tinggi, atau paparan kelembapan secara terus-menerus.
Material yang umum dipertimbangkan adalah stainless steel 304 dan 316. Pemilihannya bergantung pada tingkat korosivitas lingkungan dan persyaratan proyek.
Jenis ini cocok untuk:
- Industri makanan dan minuman
- Fasilitas farmasi
- Area pesisir
- Pengolahan air
- Pabrik kimia tertentu
- Lingkungan lembap
- Fasilitas yang membutuhkan kebersihan tinggi
SCM Tech menyediakan pilihan stainless steel 304 dan 316 untuk area korosif atau pesisir. Material merupakan salah satu faktor yang menentukan masa pakai dan performa cable ladder.
Meskipun tahan korosi, stainless steel tetap harus dipilih berdasarkan grade, ketebalan, metode fabrikasi, dan kondisi bahan kimia yang ada di lokasi.
3. Aluminium Cable Ladder
Aluminium cable ladder memiliki bobot lebih ringan dibandingkan banyak sistem berbahan baja. Bobot tersebut dapat membantu mengurangi beban mati pada struktur dan mempermudah penanganan selama proses instalasi.
Jenis ini dapat dipertimbangkan untuk:
- Jalur kabel dengan struktur terbatas
- Instalasi yang membutuhkan produk ringan
- Area industri umum
- Proyek dengan banyak pekerjaan di ketinggian
- Lingkungan dengan risiko korosi tertentu
- Fasilitas offshore sesuai spesifikasi
Aluminium juga memiliki ketahanan korosi alami yang baik. Namun, karakteristik pemuaian termal dan kompatibilitasnya dengan logam lain tetap perlu diperiksa.
Pada jalur panjang atau area dengan perubahan suhu besar, desain harus memperhitungkan pemuaian dan kontraksi material. Expansion splice plate dapat digunakan untuk mengakomodasi pergerakan tersebut sesuai kebutuhan sistem.
4. FRP atau GRP Ladder
FRP atau GRP cable ladder dibuat dari material komposit yang diperkuat serat kaca. Jenis ini tidak menggunakan logam sebagai bahan utama dan banyak dipilih untuk lingkungan yang sangat korosif.
FRP atau GRP dapat digunakan pada:
- Pabrik kimia
- Pengolahan air limbah
- Area pesisir
- Fasilitas kelautan
- Industri pupuk
- Lingkungan dengan atmosfer korosif
- Area yang membutuhkan material nonkonduktif
Kami merekomendasikan FRP atau GRP untuk pabrik kimia dan lingkungan dengan tingkat korosi tinggi. Material fiberglass juga termasuk kategori cable tray nonlogam yang diakui dalam pengelompokan NEMA.
Kapasitas dan perilaku lendutan FRP berbeda dari produk berbahan logam. Karena itu, jarak support tidak boleh langsung disamakan dengan steel atau aluminium cable ladder.
Jenis Cable Ladder Berdasarkan Jarak Rung
Jenis cable ladder juga dapat dibedakan berdasarkan jarak antarrung. Jarak ini menentukan seberapa sering kabel mendapatkan penopang di sepanjang jalur.
Pilihan jarak rung yang lebih rapat biasanya digunakan untuk kabel kontrol atau instrumentasi berdiameter kecil. Jarak lebih lebar dapat dipilih untuk kabel daya besar, terutama jika kabel perlu keluar melalui bagian bawah ladder.
Eaton mencantumkan pilihan rung spacing sekitar 6, 9, 12, dan 18 inci atau kurang lebih 150, 225, 300, dan 450 milimeter. Untuk kabel kecil, jarak 150 hingga 300 milimeter dapat membantu mengurangi kabel yang turun di antara rung. Sementara itu, kabel daya besar dapat menggunakan jarak lebih lebar dengan tetap memperhatikan minimum bending radius.
Jarak rung terlalu lebar dapat membuat kabel kecil terlihat melendut. Sebaliknya, jarak terlalu rapat dapat menyulitkan kabel daya berukuran besar ketika harus keluar melalui bagian bawah ladder.
Sudah memiliki gambar teknis atau spesifikasi proyek? Kirimkan kebutuhan Anda kepada tim SCM Tech untuk mendapatkan rekomendasi produk dan penawaran.
WhatsApp kami: +62 851-7301-0559
View this post on Instagram
Pertanyaan yang Sering Diajukan
Apa jenis cable ladder yang cocok untuk kabel daya berat?
Heavy duty cable ladder dapat dipertimbangkan untuk kabel daya berat. Pemilihannya harus tetap didasarkan pada total beban per meter, jarak support, tinggi side rail, ketebalan material, dan load table produk.
Material apa yang cocok untuk area outdoor?
Hot dip galvanized steel dapat digunakan untuk kebutuhan outdoor umum. Stainless steel atau FRP dapat dipertimbangkan apabila area memiliki tingkat kelembapan, kandungan garam, atau paparan bahan kimia yang lebih tinggi.
Apa perbedaan standard dan long span cable ladder?
Perbedaannya terletak pada jarak antarsupport yang mampu digunakan. Long span cable ladder dirancang untuk bentang lebih panjang sehingga membutuhkan konstruksi side rail, rung, dan sambungan yang sesuai dengan beban proyek.
