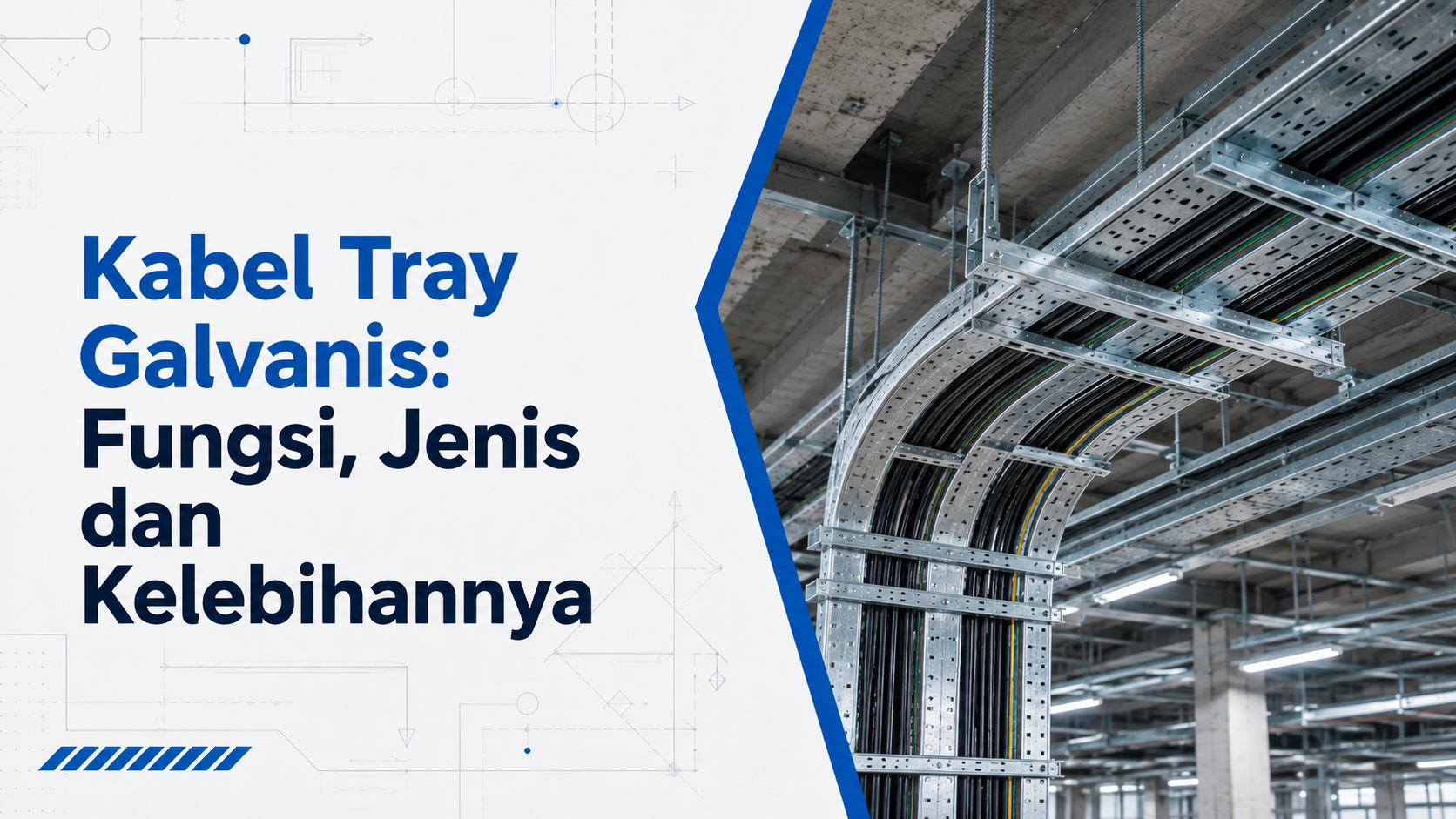

Kabel Tray Galvanis: Fungsi, Jenis dan Kelebihannya

Kabel tray galvanis merupakan sistem penyangga dan pengelola jalur kabel yang dibuat dari material baja dengan lapisan zinc sebagai perlindungan terhadap korosi. Jenis cable tray ini banyak digunakan pada instalasi listrik gedung, pabrik, fasilitas industri, infrastruktur, hingga area outdoor karena menawarkan kombinasi antara kekuatan mekanis dan ketahanan permukaan.

Lapisan galvanis membantu melindungi baja dari kontak langsung dengan kelembapan dan kondisi lingkungan yang dapat mempercepat terbentuknya karat. Namun, tingkat perlindungannya dapat berbeda tergantung jenis proses galvanisasi yang digunakan. Karena itu, pemilihan kabel tray galvanis perlu disesuaikan dengan lokasi pemasangan dan kondisi operasional proyek.

Apa Itu Kabel Tray Galvanis?

Kabel tray galvanis adalah cable tray berbahan dasar baja yang permukaannya diberikan lapisan zinc. Zinc berfungsi sebagai lapisan proteksi yang membantu memperlambat proses korosi pada material dasar.

Cable tray sendiri digunakan sebagai jalur pendukung untuk menata berbagai jenis kabel, mulai dari power cable, control cable, instrument cable hingga kabel komunikasi. Penggunaan tray membantu jalur kabel menjadi lebih terorganisir dan memudahkan proses inspeksi maupun maintenance.

Fungsi Kabel Tray Galvanis

Fungsi utama kabel tray galvanis adalah menopang dan mengatur kabel agar tidak diletakkan secara tidak beraturan sepanjang jalur instalasi. Beberapa fungsi lainnya meliputi:

• membantu merapikan jalur kabel;
• memberikan dukungan mekanis pada kabel;
• mempermudah inspeksi instalasi;
• memberikan akses yang lebih mudah saat maintenance;
• membantu proses penambahan atau penggantian kabel;
• memberikan perlindungan permukaan terhadap risiko korosi pada struktur tray.

Dalam fasilitas industri yang memiliki banyak jalur listrik dan instrumentasi, pengelolaan kabel yang baik juga membantu engineer mengidentifikasi masing-masing jalur dengan lebih mudah.

Jenis Kabel Tray Galvanis Berdasarkan Finishing

Istilah galvanis dapat merujuk pada beberapa metode pelapisan zinc. Dua jenis yang umum dijumpai adalah electro galvanized dan hot dip galvanized.

1. Electro Galvanized

Electro galvanized menggunakan proses elektrokimia untuk memberikan lapisan zinc pada permukaan material baja. Hasil permukaannya cenderung halus dan lapisan zinc yang terbentuk relatif lebih tipis dibandingkan metode hot dip galvanized. Jenis ini dapat dipertimbangkan untuk instalasi indoor dengan kondisi lingkungan relatif kering serta tingkat paparan korosi yang tidak terlalu tinggi.

2. Hot Dip Galvanized



View this post on Instagram



A post shared by Manufacture Cable Tray/Ladder (@surya_cakra_mandiri)

Hot dip galvanized atau HDG dilakukan dengan mencelupkan material baja ke dalam zinc cair sehingga terbentuk lapisan perlindungan pada permukaan. Lapisan yang dihasilkan umumnya lebih tebal dibandingkan electro galvanized. Karena itu, HDG banyak dipertimbangkan pada instalasi outdoor maupun lingkungan industri yang membutuhkan perlindungan korosi lebih tinggi.

Pemilihan finishing sebaiknya disesuaikan dengan kondisi aktual proyek, bukan hanya berdasarkan tampilan atau harga produk.

Jenis Kabel Tray Galvanis Berdasarkan Desain

Selain finishing, cable tray juga tersedia dalam beberapa konfigurasi desain.

Perforated Cable Tray

Perforated cable tray memiliki lubang pada bagian dasar tray. Desain tersebut dapat membantu ventilasi sekaligus menyediakan jalur yang terorganisir untuk berbagai jenis kabel.

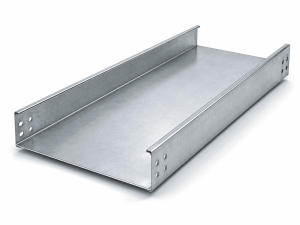

Solid Bottom Cable Tray

Solid bottom memiliki permukaan dasar yang tertutup tanpa perforasi. Konfigurasi ini dapat dipertimbangkan untuk kebutuhan instalasi tertentu yang memerlukan dasar tray lebih tertutup.

Cable Tray dengan Cover

Cable tray juga dapat dilengkapi cover untuk memberikan perlindungan tambahan terhadap benda asing atau kondisi lingkungan tertentu. Kebutuhan cover sebaiknya ditentukan berdasarkan lokasi serta karakteristik instalasi.

Apa Kelebihan Kabel Tray Galvanis?

Salah satu keunggulan utama kabel tray galvanis adalah kemampuannya memberikan perlindungan korosi yang lebih baik dibandingkan baja tanpa lapisan perlindungan. Selain itu, material baja memberikan kekuatan mekanis yang membuat sistem ini sesuai untuk berbagai kebutuhan instalasi industri. Kelebihan lainnya antara lain:

• tersedia dalam berbagai ukuran;
• dapat digunakan untuk berbagai jenis kabel;
• tersedia beberapa pilihan finishing;
• relatif mudah dikombinasikan dengan fitting dan aksesoris;
• dapat digunakan pada berbagai sektor industri;
• maintenance jalur kabel menjadi lebih praktis.

Spesifikasinya tetap perlu disesuaikan dengan ketebalan kabel tray, beban kabel, lebar tray, dan jarak antar support.

Kabel Tray Galvanis untuk Indoor atau Outdoor?

Keduanya memungkinkan, tetapi jenis finishing harus diperhatikan. Untuk lingkungan indoor yang kering dan tidak terlalu korosif, electro galvanized dapat menjadi salah satu pilihan. Sementara untuk instalasi outdoor dengan paparan kelembapan atau kondisi lingkungan lebih berat, hot dip galvanized umumnya lebih relevan untuk dievaluasi.

Selain indoor atau outdoor, engineer juga perlu mengevaluasi faktor lain seperti bahan kimia, kadar garam, temperatur, kelembapan, dan karakteristik fasilitas. Pada kondisi korosi yang sangat tinggi, alternatif material seperti stainless steel atau FRP mungkin perlu dipertimbangkan.

Cara Memilih Kabel Tray Galvanis

Sebelum menentukan produk, jangan hanya memilih berdasarkan ukuran dimensinya. Beberapa parameter sebaiknya dievaluasi secara bersamaan, seperti:

• jumlah dan jenis kabel;
• diameter kabel;
• total berat kabel;
• ukuran lebar dan tinggi tray;
• ketebalan material;
• jarak antar support;
• jenis galvanisasi;
• kondisi lingkungan;
• kebutuhan ekspansi di masa depan.

Dengan mempertimbangkan faktor tersebut, spesifikasi cable tray dapat dibuat lebih sesuai dengan kebutuhan aktual sistem.

Apakah Kabel Tray Galvanis Bisa Berkarat?

Lapisan zinc memberikan perlindungan terhadap baja, tetapi bukan berarti material menjadi sepenuhnya bebas dari risiko korosi dalam semua kondisi. Umur perlindungan dapat dipengaruhi oleh ketebalan lapisan zinc, tingkat kelembapan, bahan kimia, paparan garam, kerusakan permukaan, serta kondisi instalasi. Karena itu, pemilihan finishing yang sesuai dan inspeksi berkala tetap menjadi bagian penting dalam pengelolaan sistem cable support.

Pilih Spesifikasi Sesuai Lingkungan Proyek

Kabel tray galvanis dapat menjadi solusi untuk berbagai sistem manajemen kabel industri karena memadukan struktur baja dengan perlindungan permukaan berbasis zinc. Pilihan electro galvanized maupun hot dip galvanized dapat disesuaikan dengan tingkat paparan lingkungan dan kebutuhan operasional.

Selain finishing, engineer tetap perlu mengevaluasi dimensi, ketebalan, beban kabel, support spacing, dan kebutuhan ekspansi. Untuk menentukan spesifikasi yang sesuai, Anda dapat berkonsultasi dengan tim dari PT Surya Cakra Mandiri mengenai kebutuhan cable tray SCM B-Tray berdasarkan kondisi instalasi dan persyaratan proyek.

WhatsApp kami: +62 851-7301-0559

FAQ tentang Kabel Tray Galvanis

1. Apakah kabel tray galvanis boleh dipotong saat instalasi?

Cable tray dapat membutuhkan pemotongan untuk menyesuaikan jalur instalasi. Namun, area potongan dapat membuka material dasar sehingga perlindungan permukaannya perlu diperhatikan. Metode penanganan bagian potongan sebaiknya mengikuti spesifikasi proyek dan rekomendasi teknis yang berlaku.

2. Apa perbedaan pre-galvanized dan hot dip galvanized after fabrication?

Pre-galvanized menggunakan material lembaran yang telah memiliki lapisan galvanis sebelum dibentuk menjadi cable tray. Sementara hot dip galvanized after fabrication dilakukan setelah komponen selesai difabrikasi sehingga produk kemudian melalui proses pencelupan galvanis.

3. Apakah fitting kabel tray harus menggunakan finishing yang sama?

Sebaiknya spesifikasi fitting seperti elbow, tee, cross, reducer, dan komponen sambungan diselaraskan dengan sistem cable tray utama. Keseragaman material dan finishing membantu menjaga konsistensi spesifikasi sepanjang jalur instalasi.

4. Bagaimana mengetahui kualitas lapisan galvanis pada cable tray?

Pemeriksaan dapat dilakukan melalui dokumen spesifikasi, metode galvanisasi, ketebalan coating, kualitas permukaan, serta dokumen inspeksi atau pengujian apabila dipersyaratkan oleh proyek.

5. Apakah kabel tray galvanis memerlukan maintenance?

Tetap diperlukan inspeksi berkala, khususnya pada sambungan, titik potong, area yang mengalami benturan, dan bagian yang terpapar kondisi lingkungan lebih berat. Pemeriksaan membantu menemukan kerusakan lapisan atau tanda korosi lebih awal.
