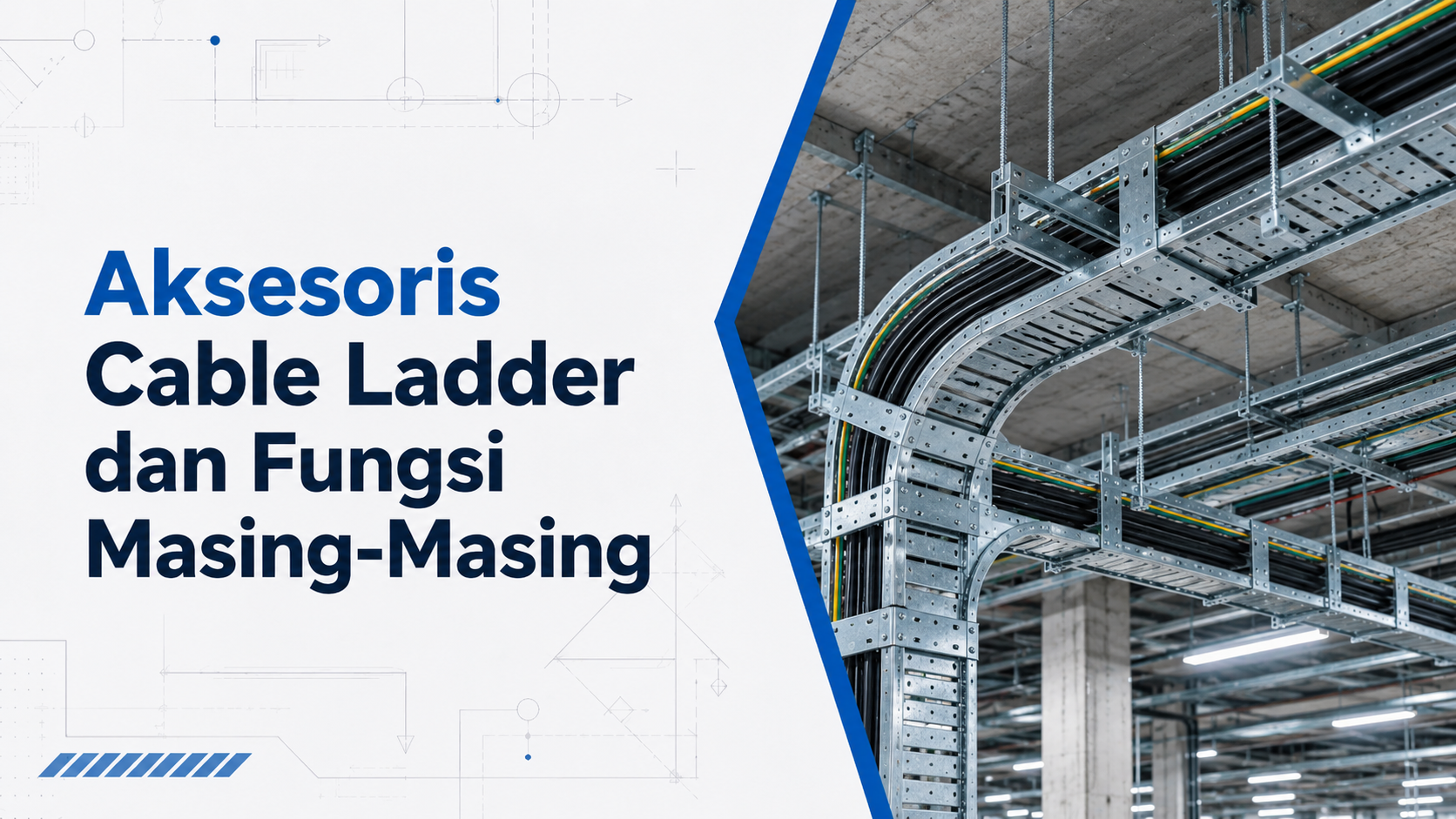

Aksesoris Cable Ladder dan Fungsi Masing-Masing
Aksesoris cable ladder digunakan untuk menyambungkan, mengubah arah, membagi jalur, hingga mendukung instalasi cable ladder agar dapat mengikuti layout kabel pada suatu fasilitas. Komponen seperti elbow, tee, cross, reducer, splice plate, hingga support memiliki fungsi berbeda sehingga pemilihannya perlu disesuaikan dengan desain jalur dan kondisi proyek.
Pada instalasi industri, jalur kabel jarang berbentuk lurus dari awal hingga akhir. Kabel dapat berbelok secara horizontal, berpindah elevasi, bercabang ke beberapa area, atau berpindah ke cable ladder dengan ukuran berbeda. Karena itu, pemilihan fitting dan aksesoris yang tepat menjadi bagian penting dalam membangun sistem cable support yang rapi dan mudah dipelihara.
Aksesoris Cable Ladder Apa Saja yang Dibutuhkan?
Cable ladder berfungsi sebagai sistem penyangga untuk membawa berbagai jenis kabel, terutama pada instalasi yang membutuhkan struktur terbuka dan kemampuan menopang kabel dalam jumlah besar. Namun, satu batang cable ladder hanya dapat membentuk jalur lurus. Ketika jalur perlu berbelok, bercabang, naik, turun, atau berubah ukuran, diperlukan aksesoris tambahan. Selain membentuk jalur, aksesoris juga membantu menjaga kontinuitas antarbagian ladder sehingga sistem dapat dipasang sesuai layout engineering.
1. Horizontal Elbow
Horizontal elbow digunakan untuk mengubah arah cable ladder secara horizontal. Komponen ini biasanya digunakan ketika jalur kabel perlu berbelok ke kanan atau kiri mengikuti layout ruangan atau struktur bangunan. Sudut elbow dapat berbeda sesuai kebutuhan desain. Pemilihan radius belokan juga perlu mempertimbangkan karakteristik kabel agar kabel tidak ditekuk melebihi batas yang diperbolehkan.
2. Vertical Inside Elbow
Vertical inside elbow digunakan ketika cable ladder harus mengalami perubahan elevasi pada arah vertikal dengan konfigurasi belokan ke sisi dalam. Komponen ini dapat digunakan saat jalur kabel berpindah dari suatu elevasi menuju area yang lebih tinggi atau rendah tergantung orientasi instalasinya. Penggunaan fitting vertikal membantu jalur tetap terbentuk secara teratur tanpa memaksakan kabel mengikuti sudut yang terlalu tajam.
3. Vertical Outside Elbow
Vertical outside elbow memiliki fungsi untuk membuat perubahan arah secara vertikal ke sisi luar. Aksesoris ini sering dipasangkan dengan kebutuhan perubahan elevasi pada jalur cable ladder. Perbedaan antara inside dan outside elbow terletak pada arah lengkungan fitting terhadap jalur ladder. Karena itu, pemilihannya perlu mengikuti drawing dan orientasi aktual di lapangan.
4. Horizontal Tee
Horizontal tee digunakan untuk membuat satu jalur cable ladder bercabang menjadi dua arah sehingga membentuk konfigurasi menyerupai huruf T. Fitting ini berguna ketika satu jalur utama perlu mendistribusikan kabel menuju area atau peralatan yang berbeda. Sebagai contoh, jalur utama pada area produksi dapat bercabang menuju panel atau mesin yang berada di sisi berbeda tanpa perlu membangun sistem ladder yang sepenuhnya terpisah sejak awal.
5. Horizontal Cross
Horizontal cross digunakan ketika jalur cable ladder perlu bercabang ke beberapa arah pada satu titik. Bentuknya menyerupai persimpangan dan dapat digunakan pada layout kabel yang lebih kompleks. Fitting ini biasanya ditemukan pada area dengan banyak cabang distribusi kabel. Saat menggunakan cross, engineer perlu memastikan konfigurasi kabel tetap mudah ditata dan jumlah kabel pada setiap cabang sesuai dengan kapasitas ladder.
6. Reducer
Reducer berfungsi menghubungkan dua cable ladder yang memiliki lebar berbeda. Contohnya, jalur utama dapat menggunakan cable ladder dengan lebar besar karena membawa banyak kabel. Setelah sebagian kabel bercabang ke jalur lain, jumlah kabel pada jalur berikutnya berkurang sehingga ladder dapat menggunakan ukuran yang lebih kecil. Reducer membantu perubahan ukuran tersebut dilakukan secara lebih teratur. Beberapa konfigurasi reducer dapat digunakan berdasarkan posisi perubahan lebarnya, misalnya perubahan secara simetris maupun pada salah satu sisi.
7. Splice Plate atau Connector
Splice plate merupakan komponen yang digunakan untuk menyambungkan dua section cable ladder. Walaupun ukurannya relatif kecil dibandingkan fitting lainnya, komponen ini memiliki peran penting karena membantu membentuk jalur ladder yang kontinu dari satu section ke section berikutnya. Pemasangan connector perlu menggunakan bolt dan hardware yang sesuai dengan desain sistem. Keselarasan sambungan juga perlu diperiksa agar tidak terjadi perbedaan posisi antarbagian ladder.
8. Hold Down Clamp
Hold down clamp digunakan untuk membantu mengamankan cable ladder pada struktur support. Komponen ini menjaga posisi ladder agar tetap berada pada support dan tidak mudah bergeser akibat aktivitas instalasi maupun kondisi operasional tertentu. Jenis dan jumlah clamp perlu disesuaikan dengan desain support serta metode instalasi yang digunakan pada proyek.
9. Support Bracket
Support bracket berfungsi menopang berat cable ladder beserta seluruh kabel yang berada di atasnya. Support dapat dipasang pada dinding, ceiling, struktur baja, maupun konfigurasi lain sesuai layout fasilitas. Bentuk support yang digunakan dapat berbeda tergantung posisi pemasangan dan kebutuhan beban. Jarak antar support menjadi faktor penting karena berkaitan dengan distribusi beban. Sistem support perlu dirancang berdasarkan berat kabel, ukuran ladder, material, span, dan kapasitas produk.
10. Cover dan Cover Clamp
Pada instalasi tertentu, cable ladder dapat dilengkapi cover sebagai perlindungan tambahan dari benda asing atau kondisi lingkungan. Cover clamp digunakan untuk mempertahankan posisi cover pada cable ladder. Kebutuhan penggunaannya bergantung pada lokasi instalasi dan persyaratan proyek. Tidak semua jalur cable ladder membutuhkan cover karena salah satu karakteristik ladder adalah konstruksinya yang terbuka.
Sesuaikan Aksesoris dengan Ukuran Cable Ladder
Fitting dan aksesoris sebaiknya memiliki dimensi yang kompatibel dengan cable ladder utama. Jika ladder memiliki lebar dan tinggi tertentu, elbow, tee, cross, serta fitting lainnya perlu mengikuti spesifikasi tersebut agar sambungan dapat dipasang dengan benar.
Material dan finishing juga sebaiknya konsisten. Cable ladder hot dip galvanized, misalnya, umumnya dipasangkan dengan fitting dan komponen yang memiliki sistem perlindungan korosi sesuai persyaratan proyek. Ketika memilih elbow atau fitting perubahan arah, jangan hanya mempertimbangkan ruang instalasi. Kabel juga mempunyai minimum bending radius yang perlu diperhatikan.
Fitting dengan radius yang sesuai membantu kabel mengikuti perubahan arah secara lebih alami tanpa dipaksa membentuk belokan terlalu tajam. Hal ini semakin penting ketika sistem membawa power cable berdiameter besar.
Pilih Aksesoris Berdasarkan Layout Instalasi
Jenis aksesoris cable ladder dan fungsi masing-masing perlu dipahami sejak tahap perencanaan. Horizontal elbow digunakan untuk perubahan arah mendatar, vertical elbow untuk perpindahan elevasi, tee dan cross untuk percabangan, reducer untuk perubahan ukuran, sedangkan splice plate dan support membantu membentuk serta menopang sistem secara keseluruhan.
Pemilihan aksesoris sebaiknya dilakukan bersama dengan penentuan ukuran ladder, kapasitas beban, material, finishing, dan jalur instalasi. Untuk kebutuhan proyek industri, SCM B-Tray dari PT Surya Cakra Mandiri menyediakan solusi cable ladder beserta komponen pendukung yang dapat disesuaikan dengan spesifikasi instalasi. Anda dapat berkonsultasi dengan tim SCM Tech untuk menentukan konfigurasi sistem cable support yang sesuai dengan kebutuhan proyek.
WhatsApp kami: +62 851-7301-0559
View this post on Instagram
FAQ
1. Apakah semua aksesoris cable ladder harus dari material yang sama?
Idealnya ya. Menggunakan material yang sama (misalnya hot dip galvanized atau stainless steel) membantu menjaga ketahanan korosi, kekuatan mekanis, dan kompatibilitas sistem secara keseluruhan.
2. Apakah cable ladder bisa dipasang di area outdoor?
Bisa, selama menggunakan material dan finishing yang sesuai seperti hot dip galvanized atau stainless steel untuk ketahanan terhadap cuaca dan korosi.
3. Apakah cable ladder perlu grounding?
Ya, sistem cable ladder umumnya perlu di-grounding untuk menjaga keselamatan instalasi listrik dan menghindari potensi arus bocor.
4. Apa yang terjadi jika radius belokan tidak sesuai standar kabel?
Kabel dapat mengalami kerusakan isolasi, penurunan performa, bahkan memperpendek umur kabel karena tekanan mekanis yang berlebihan.
5. Apakah semua jalur cable ladder membutuhkan cover?
Tidak. Cover hanya digunakan pada area tertentu yang membutuhkan perlindungan tambahan dari debu, air, atau benda asing. Banyak instalasi industri tetap menggunakan ladder terbuka untuk kemudahan inspeksi dan pendinginan.
